Interruptor horário

Tipo: YTHR-1

Funcionamento

 Programação

1- Para ajustar o relógio desligue primeiro a saída levando a chave de três posições para a posição O (zero).

2- Ajuste a hora e os minutos girando o conjunto de setores de programação no sentido das setas indicativas.

3- Ajuste a programação puxando para cima (liga) os setores do dial de programação.

4- Religue a saída colocando a chave de três posições na posição central .

5- Conecte o aparelho conforme diagrama de ligação.

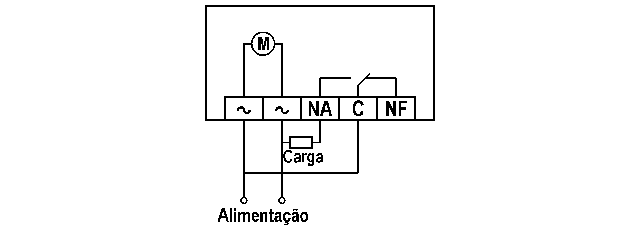

Diagrama(s) de ligação

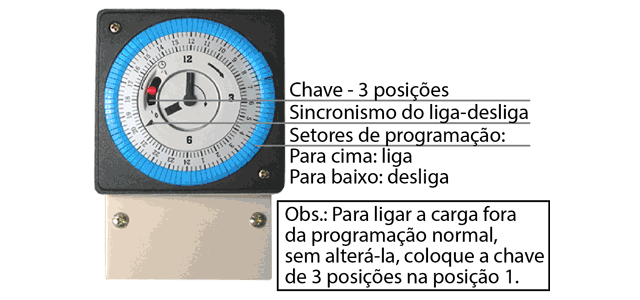

Ajustes frontais

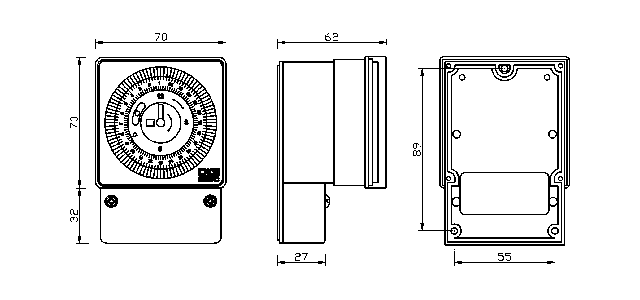

Dimensões (mm)
