Produto | Indicadores
Tipo: GLA, FLA, SLA e CLA
Introdução
Atualizando sua linha de indicadores digitais, a Digimec apresenta ao mercado seus voltímetros microprocessados. Projetados para ligação direta até 600V permitem ao usuário correções de desvios de leitura. Fabricados em 4 tamanhos de caixas plásticas, possibilitam fácil visualização pois possuem display à led de alta luminosidade.
Funcionamento
O aparelho possui uma entrada de alimentação e outra para medição. Alimentando-se o aparelho e conectando-se na entrada de medição uma tensão Vca ou Vcc, dependendo da especificação, o aparelho indicará no display o valor da mesma. Quando houver desvios significativos entre o valor real e o valor medido, estes podem ser corrigidos pelo parâmetro ESC.

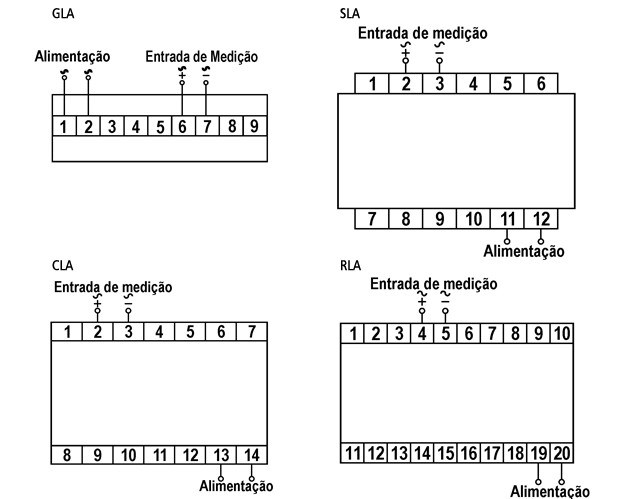

Diagrama(s) de ligação
|
Alimentação |
110 ou 220 Vca 110 Vcc (especificar) |
|
Freqüência de rede |
50 - 60 Hz |
|
Consumo |
3 VA |
|
Display de 3 dígitos |
Display à leds vermelhos de alto brilho com 13 mm de altura |
|
Escala configurável |
Ajustável de 0 a 600 Vca / Vcc (especificar) |
|
Ponto decimal configurável |
Sem ponto, com ponto decimal ou com ponto centesimal |
|
Precisão |
0,5% do fim de escala ± 1 dígito |
|
Tempo de amostragem |
Ajustável de 0,1 a 99,9 segundos |
|
Entrada de medição |
600 Vca máx. |
|
Alarmes |
Programáveis entre 20 modos de atuação |
|
Saídas dos alarmes |
Relés 5A-250 Vca (carga resistiva) |
|
Ação dos relés |
ON-OFF com histerese ajustável |
|
Indicação das saídas de alarmes |
Led vermelho de alto brilho (aceso = saída energizada) |
|
Tempo de retardo dos alarmes |
Ajustável de 0,1 a 99,9 seg |
|
Saída de retransmissão (opcional) |
4 a 20mA (500W) (escaleável de 0 a 999)* |
|
* somente para RLMV |

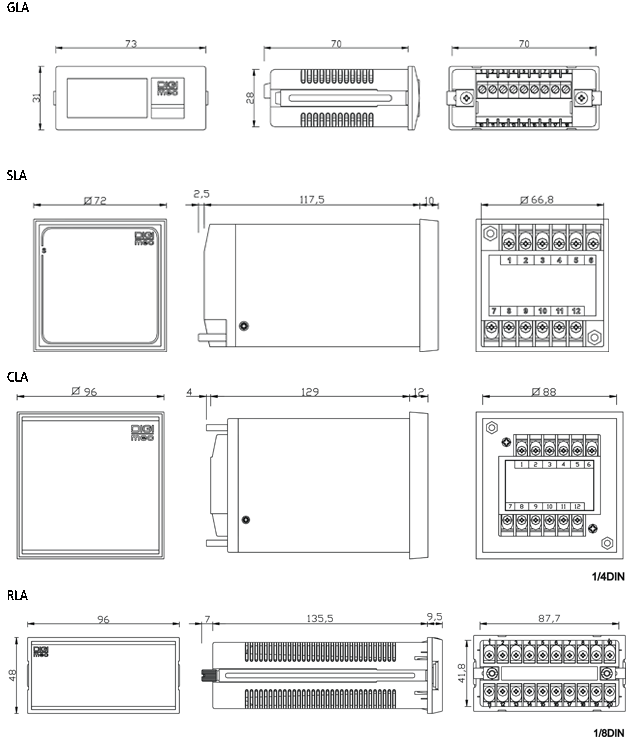

Dimensões (mm)
