Temporizadores

Temporizadores cíclicos multiescala

Tipo: JTCM-1/10, DTCM-1/10 e DTCM-11/10


Introdução

Os temporizadores cíclicos multiescala da Digimec tipos JTCM-1/10, DTCM-1/10 e DTCM-11/10 são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Montados em caixas plásticas de forma compacta para permitir uma aplicação segura em equipamentos diversos e montagem interna em painéis. Fixados em trilhos DIN ou por parafusos mediante adaptador opcional.

Funcionamento

A partir de sua energização, os temporizadores com a função cíclica comutam seu(s) contato(s) de saída(s) para a posição de trabalho durante o intervalo de tempo (t1) e retornam a posição de repouso durante o intervalo de tempo (t2). Assim permanecem ciclando entre t1 e t2 enquanto permanecerem alimentados.

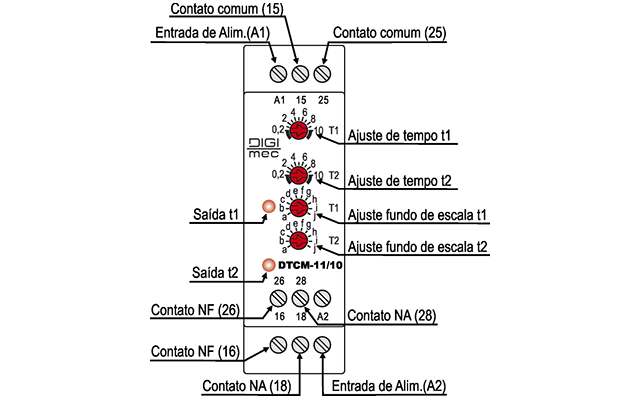

Seleção do fundo de escala e do tempo decorrente: Os temporizadores possuem 10 fundos de escalas predeterminadas nos seletores inferiores T1 e T2, com seleção alfabética de a – j. Com os seletores superiores T1 e T2 pode-se ajustar o tempo decorrente dentro da base de tempo do fundo de escala.
Sempre que selecionada a escala de tempo (fundo de escala), obrigatoriamente deve-se desenergizar o equipamento, selecionar a escala via seletores frontais e retornar a alimentação.

Diagrama(s) de funcionamento

Diagrama(s) de ligação

Dados técnicos

Alimentação (-15% +10%)

JTCM-1/10, DTCM-1/10: 24 Vca/Vcc, 110-220 Vca (especificar)
DTCM-11/10: 24 Vca/Vcc, 110, 220 Vca (especificar)

Frequência da rede

50-60 Hz

Consumo

3 VA (aproximadamente)

Escalas (T1 e T2)

a = 3 segundos

b = 6 segundos

c = 15 segundos

d = 60 segundos

e = 3 minutos

f = 6 minutos

g = 15 minutos

h = 60 minutos

i = 3 horas

j = 15 horas

Precisão de escala

2,5% fim de escala

Repetibilidade

2% fim de escala

Histerese

<2% fim de escala

Tempo mínimo de reinicialização

100 ms

Relé de saída

DTCM-1/10: 1 X 5 A, 250 Vca máx. carga resistiva – reversível
DTCM-11/10: 2 X 5 A, 250 Vca máx. carga resistiva – reversíveis

Material dos contatos

AgCdO

Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambiente

De trabalho: 0 a 50°C
De armazenamento: -10 a +60°C

Umidade relativa de trabalho

20 a 90% sem condensação

Grau de proteção da caixa

IP 51

Grau de proteção nos terminais

IP 20

Material da caixa

Termoplástico

Capacidade dos terminais

Fio: 2,5 mm²
Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm²
Torque de aperto: 0,4 Nm

Fixação

Trilho DIN 35 mm ou parafuso (com adaptador para caixa D)

Dimensões (mm)
