Equipamentos de segurança

Interruptor de segurança com ruptura positiva série CZE

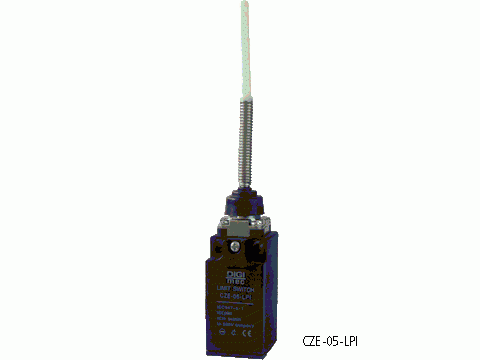

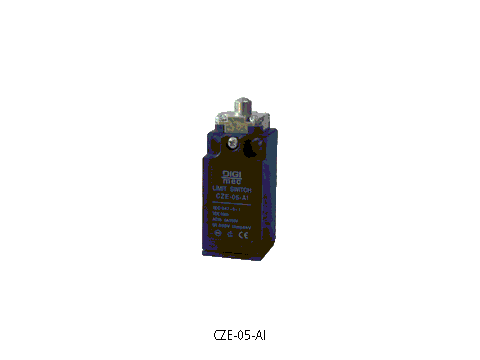

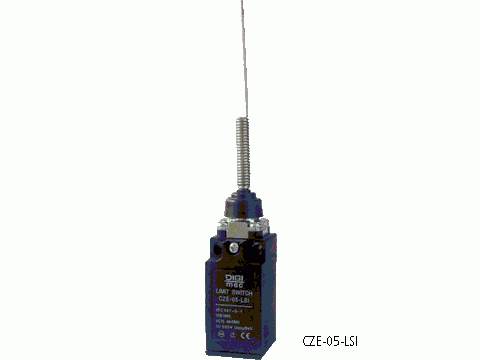

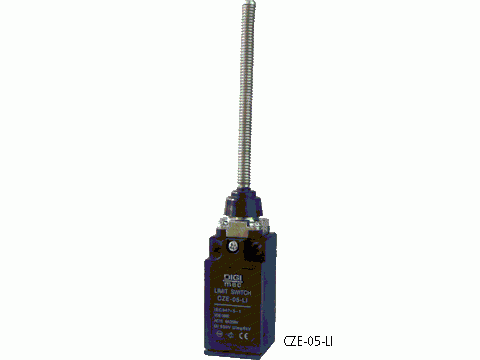

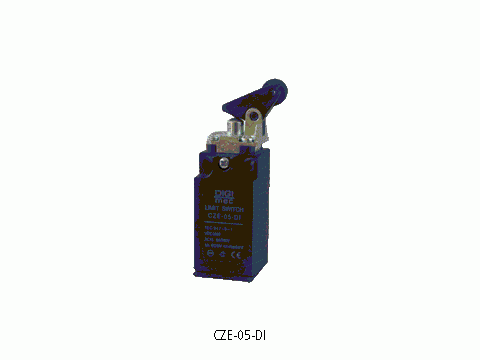

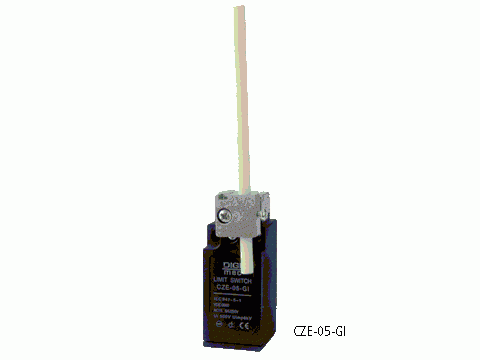

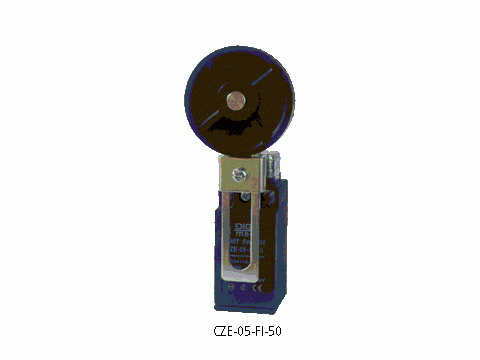

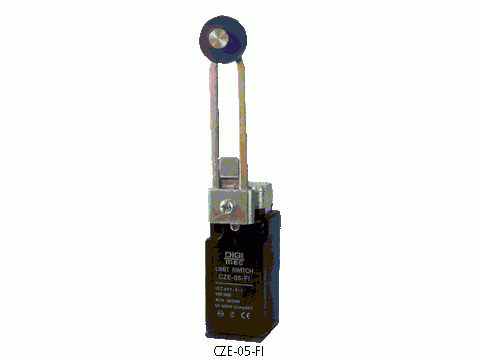

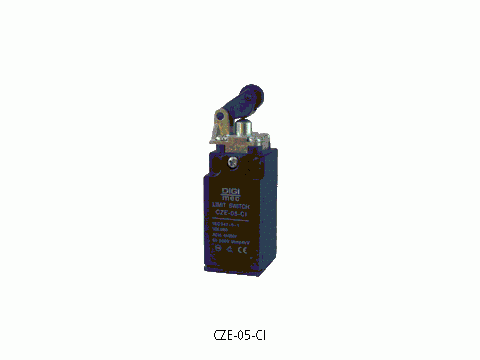

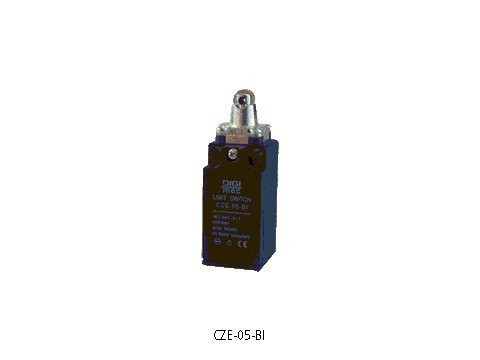

Tipo: CZE-05-AI, -BI, -CI, -DI, -FI, -FI-50, -GI, -05-II, -LI,-LPI, LSI


Introdução

As chaves de segurança da série CZE foram desenvolvidas para oferecer uma gama de opções de acionamento através de micro interruptores com dois contatos NF de ruptura positiva conforme EN 60947-5-1, e diversas opções de cabeçotes de atuação. Próprias para aplicações em sistemas de comando categoria 4, segundo a NBR 14.153. Estas chaves podem ser aplicadas em outras instalações que não sejam para proteção de portas, como por exemplo: peças de máquinas que se movimentam, braços de guindastes, guinchos, elevadores, etc. Para aplicações de segurança é importante que a guia ou outros acionadores não ultrapassem completamente a chave, ultrapassando o pistão ou alavanca para retornar à sua posição inicial.

Principais Características

  • Certificação CE.
  • Ruptura positiva dos contatos NF conforme IEC/EN 60947-5-1.
  • Isolação dupla dispensando o terminal terra.
  • Grau de proteção IP 66.
  • Curso total dos pistões e das alavancas próprios para aplicações de segurança.
  • Atuação: abertura e fechamento de micro interruptores.
  • Conexão ao processo para conduíte padrão.

Diagrama(s) de ligação

Dados técnicos

Normas

IEC 947-5-1, IEC 255-7, IEC 269, EN 60529, IEC 68-2-6, IEC 68-2-27

Certificações

CE

Operação de ruptura positiva

Contatos NF

Corrente mínima

5 V, 5 mA, DC

Corrente térmica

10 A

Tensão nominal de

500 Vca

Resistência de isolação

100 x 106 Ohms mín. (DC 500 V)

Resistência dos contatos

25 x 106 Ohms máx. (inicial)

Material da caixa

PBT + FB

Temperatura de trabalho

-25 a 80 °C

Proteção contra choque elétrico

Plástico: classe II

Metal: classe I

Resistência de vibração

0.35 ± 15% (10-55 Hz ± 1 Hz)

Vida útil dos contatos

Mecânica: 15.000.000 operações

Elétrica: 500.000 operações

Conexão ao processo

Rosca PG13,5

Fixação

Por parafusos (2 x M4)

Material dos atuadores

Aço Inox

Velocidade máxima de comutação

250 mm/seg.

Frequência máxima de comutação

2 operações por segundo

Grau de proteção da caixa

IP 66

Dimensões (mm)
