Interruptores horários

Interruptores horários eletromecânicos

Tipo: YTHR-1, STHR-1 e MTHR-1


Introdução

Os interruptores horários eletromecânicos da Digimec tipos YTHR-1, STHR-1 e MTHR-1 foram desenvolvidos para ligar e desligar equipamentos eletrônicos com intervalos de tempo predeterminados, garantindo a precisão, repetibilidade e a confiabilidade de processos. Com 96 programações diárias com intervalos mínimos de 15 minutos.  São montados em caixas plásticas, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuir um sistema de fácil fixação para porta de painéis através de grampos ou montagem interna de painéis para trilho DIN ou por parafusos.

Principais Características

  • Fácil programação
  • Indicação de saída energizada
  • 96 (noventa e seis) comutações diárias
  • 1 contato de saída reversível, 16A
  • Fixação em trilho: YTHR-1 (nova caixa)
  • Fixação em porta: STHR-1
  • Modulo: MTHR-1

Principais aplicações

  • Comedouros e bebedouros para granjas
  • Iluminação para aquários
  • Equipamentos de ar-condicionado
  • Residências
  • Compressores
  • Controle de aquecimento
  • Controle de iluminação para jardins
  • Bombas, filtros para piscinas
  • Câmaras e balcões frigoríficos
  • Painéis, vitrines comerciais
  • Equipamentos de climatização e aquecimento
  • Controle de irrigação
  • Controle de alarmes sonoros em escolas e industrias
  • Iluminação pública (estradas, estacionamentos)
  • Máquinas plásticas (injetoras, extrusoras e sopradoras)
  • Estufas e Fornos industriais

Funcionamento

Estes interruptores permitem programações diárias e tem seu mecanismo de tempo movido continuamente por micromotor síncrono, enquanto que os seletores de programação previamente ajustados comandam o circuito de saída ligando ou desligando a carga a ele ligada.

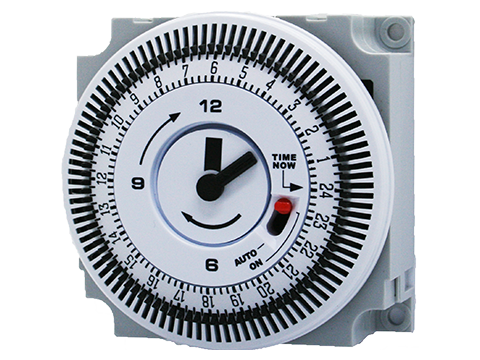

O interruptor é composto basicamente por três partes distintas, sendo o relógio que está localizado no centro do aparelho, o disco de programação que está localizado ao redor do relógio e os contatos de saída.

Existe uma interligação entre o relógio e o disco de programação que é repre­sentada pela seta localizada no relógio entre as 12:00 e 3:00 horas.

O relógio e o disco de programação se movimentam no sentido horário ao longo do tempo, porém a seta fica constantemente parada. Isto permite identificar:

  • O horário corrente no relógio e no disco de programação
  • Se o contato de saída encontra-se acionado (seletor fora do disco) ou desacionado (seletor dentro do disco).

Diagrama(s) de funcionamento

Diagrama(s) de ligação

Dados técnicos

Alimentação

110 ou 220 Vca (especificar)

Frequência da rede

60 Hz

Consumo

1,5 VA (aproximadamente)

Programação

Diária

Nº máx. de comutações

96/dia

Intervalo mínimo entre comutações

15 minuto

Relé de saída

Máximo 16A

Material dos contatos

AgCdO

Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambiente

De trabalho: 0 a +50°C

De armazenamento: -10 a +60°C

Material da caixa

Termoplástico

Capacidade dos terminais

Fio: 2,5 mm²

Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm²

Torque de aperto: 0,4 Nm

Peso aproximado

YTHR-1: 120 g

STHR-1: 100 g

MTHR-1: 65 g

Fixação

YTHR-1: trilho DIN ou parafusos

STHR-1: frente de painel

MTHR-1: parafusos

Dimensões (mm)
