Temperatura

Controlador de temperatura para chocadeiras

Tipo: GMX-15


Introdução

O controlador tipo GMX-15 foi desenvolvido pela Digimec para controle de tempo e temperatura em chocadeiras, no qual requerem o controle simultâneo destas grandezas. Este modelo utiliza um controle de temperatura do tipo PID com uma saída a triac para executar o controle com precisão, além de utilizar uma saída à relé para temporização do tipo cíclica que atua na rotação dos ovos.  De construção robusta, compacta e designer moderno, são montados em caixas plásticas para fixação em portas de painéis elétricos.

Principais Características

  • Fácil programação pelas teclas frontais.
  • Nível de segurança protegido por senha.
  • Entrada para sensor do tipo NTC.
  • Controle PID, configurável.
  • Saída triac para aquecimento da incubadora.
  • Saída relé temporizada para acionamento do motor de rotação dos ovos.

Funcionamento

O modelo GMX-15 é um controlador de temperatura de alta precisão para estabilizar a temperatura de incubadoras, além de trabalhar com a função cíclica para motores que faz a rotação dos ovos.

O aparelho entra automaticamente em operação decorridos 3 seg. após sua energização, durante este período inicial é mostrada a versão de software.

Diagrama(s) de funcionamento

Diagrama(s) de ligação

Ajustes frontais

Dados técnicos

Alimentação

110-220 Vca

Frequência da rede

50-60 Hz

Consumo

3 VA

Temperatura de trabalho

0 a + 50 °C

Temperatura de Armazenamento

-10 a + 65 °C

Indicação

3 dígitos 10 mm – Display vermelho alto brilho

Temperatura

30 a 50 °C, ajustável

Precisão

0,2 % do fim de escala +/- 1 dígito

Resolução interna

1.000 pontos

Tempo de amostragem

1 segundo

Contatos de saída

Motor: 1 contato NA (5 A, máx. 250 Vca)

Aquecimento: Saída Triac, 220 Vca - 2 A

Sensor

Temperatura: NTC 10 K? 25 °C (vendido à parte)

Grau de proteção da caixa

IP 64

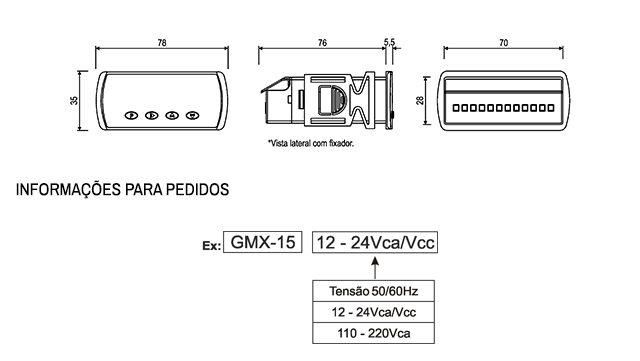

Dimensões (mm)
