Lubrificação
Tipo: JPL-3 e DPL-3
Introdução
Os relés de lubrificação tipos JPL-3 e DPL-3 foram desenvolvidos pela Digimec para o controle e supervisão de sistemas automáticos de lubrificação. Seu projeto, montagem, especificação dos componentes eletrônicos e ri-goroso controle de qualidade, possuem alto grau de confiabilidade quanto ao seu funcionamento. Montados em caixas plásticas, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para as caixas J e D).
Funcionamento
Ao energizar o equipamento, seus contatos de saída comutam para posição de trabalho no período (t rd) ajustável por seu trimpot frontal e se mantém neste estado enquanto o equipamento detectar pulsos em sua entrada nos bornes (E1-E2) proveniente de um sensor. Se o equipamento não detectar pulso em sua entrada durante um período maior que o tempo (t rd), ao final do tempo selecionado suas saídas voltam para o estado de repouso.
Em seu frontal verificamos dois trimpots, o primeiro para realizar o ajuste de tempo e o segundo para seleção das bases de tempo.

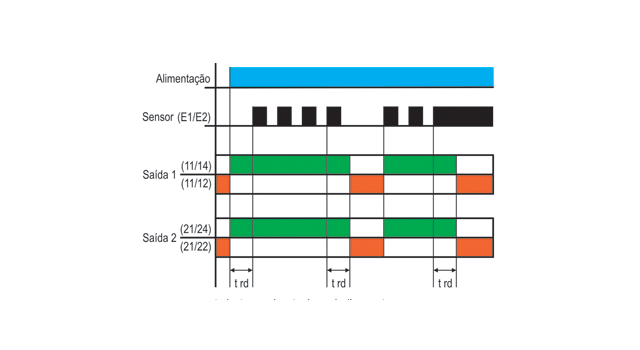

Diagrama(s) de funcionamento
Diagrama(s) de ligação
Dados técnicos
|
Alimentação (-15% +10%) |
24 Vca/Vcc, 110, 220 Vca (especificar) |
|
Frequência da rede |
50-60 Hz |
|
Consumo |
3 VA (aproximadamente) |
|
Fonte (sensor) |
Tensão: 24 Vcc Corrente: 25 mA |
|
Frequência máx. de entrada |
30 Hz |
|
Entrada (sensor) |
1 x PNP ou NPN |
|
Tempo de comutação |
20 ms |
|
Tempo de estabilização térmica |
< 30 minutos |
|
Repetibilidade |
2% |
|
Relé de saída |
2 x 5 A, 250 Vca máx. carga resistiva – reversível |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações |
|
Temperatura ambiente |
De trabalho: 0 a 50°C De armazenamento: -10 a 60°C |
|
Umidade relativa de trabalho |
20 a 90% sem condensação |
|
Material da caixa |
Termoplástico |
|
Terminais de saída |
Parafusos com alojamento fixo |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Capacidade dos terminais |
Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,4 Nm |
|
Fixação |
Trilho DIN 35 mm ou parafuso (com acessório opcional para caixas J e D) |

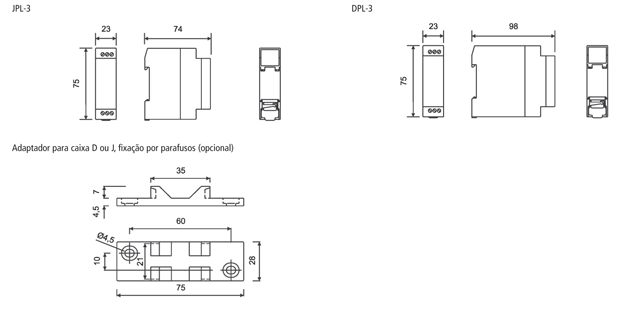

Dimensões (mm)
