Fontes e sensores
Tipo: MAL-1
Introdução
O amplificador tipo MAL-1 da Digimec foi desenvolvido para amplificar o sinal de sensores fotoelétricos que, por si só, seriam insuficientes para aplicação em sistemas de automatização. Confeccionado em caixa plástica, para montagem interna em painéis elétricos com fixação através de trilho DIN ou parafusos.
Principais aplicações
Sua principal aplicação é amplificar o sinal de saída de sensores fotoelétricos por feixe de luz visível (lâmpada), para que possam comandar potências maiores de sistemas elétricos ou eletromecânicos, como:
Funcionamento
O equipamento possui um sistema de comutação no escuro, ou seja, seu relé é energizado sempre que houver obstrução do feixe de luz entre receptor e projetor. Como há uma enorme variedade de objetos que podem ser detectados pelos fotoelétricos o aparelho conta com um potenciômetro de ajuste de sensibilidade para definição das condições de funcionamento ideais, sendo a comutação do relé de saída sinalizada por led (aceso = saída energizada).

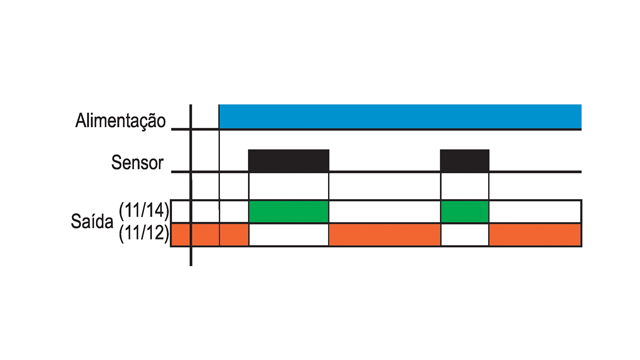

Diagrama(s) de funcionamento

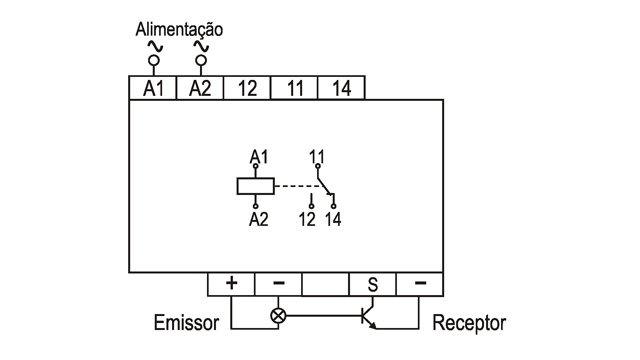

Diagrama(s) de ligação
Dados técnicos
|
Alimentação |
110, 220 Vca (especificar) |
|
Frequência de rede |
50-60 Hz |
|
Frequência máx. de entrada |
25 Hz |
|
Relé de saída |
5 A, 250 Vca máx. carga resistiva - reversível |
|
Saída para lâmpada |
4,2 Vca |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações |
|
Tempo de estabilização térmica |
< 30 min |
|
Temperatura de trabalho |
0 a 50 °C |
|
Temperatura de armazenamento |
10 a + 60 °C |
|
Umidade relativa de trabalho |
20 a 90 % sem condensação |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Material da caixa |
Termoplástico |
|
Material dos contatos |
AgCdO |
|
Capacidade dos terminais |
Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,4 Nm |
|
Fixação |
Trilho DIN 35 mm ou parafuso |

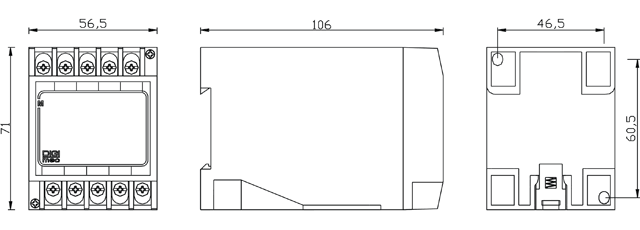

Dimensões (mm)
