Supervisor de tensão monofásica

Tipo: DPX-143

Introdução

Principais Características

• Supervisor de tensão monofásica
• Sub e sobretensão com valores predeterminados
• Tempo de inibição, retardo no religamento e desligamento
• Caixa compacta e resistente
• 1 contato de saída a relé
• LED de indicação de alimentação geral, indi- cação do estado do relé

Funcionamento

O relé possui tempos fixos para retardo no religamento, inibição e para retardo no desligamento.
Com a rede monofásica ligada ao aparelho, o relé de saída do supervisor será energizado, inicia-se com tempo de inibição. Durante este tempo de inibição o relé verifica o nível de tensão em sua entrada. Caso o valor de alimentação diminua ou aumente até valores definidos, o relé de saída passará para o estado de repouso após o tempo de retardo no desligamento até que o nível de tensão restabeleça ao valor normal. Nesta condição o tempo de religamento é acionado.
Sua sinalização de saída energizada ou desenergizada é feita com indicação pelo led vermelho. Quando ligado, indica relé energizado, quando desligado, indica saída desenergizada. Ao decorrer dos tempos, o led de saída vem a piscar lentamente (aproximadamente a cada 1seg.). Com anomalia no sistema, como nível de tensão fora do valor predeterminado, o led pisca rapidamente e a saída é desenergizada após o tempo de retardo no desligamento.
O tempo de inibição é sinalizado pelo led verde e quando o tempo for acionado o led pisca lentamente (aproximadamente a cada 1seg.). O mesmo led sinaliza relé energizado.

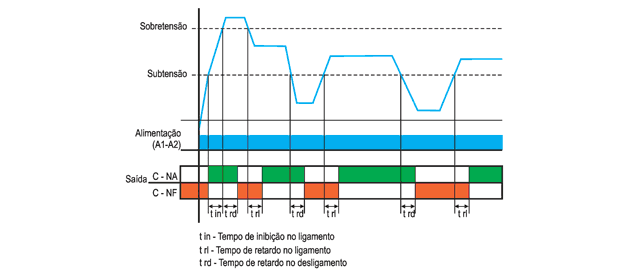

Diagrama(s) de funcionamento

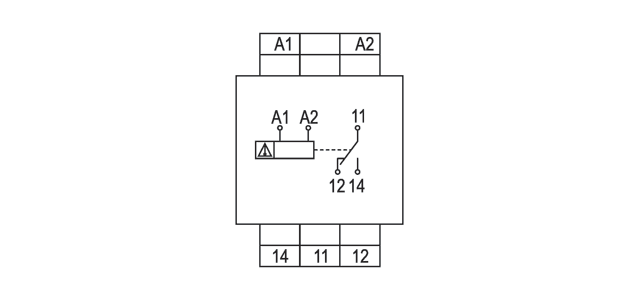

Diagrama(s) de ligação

Dados técnicos

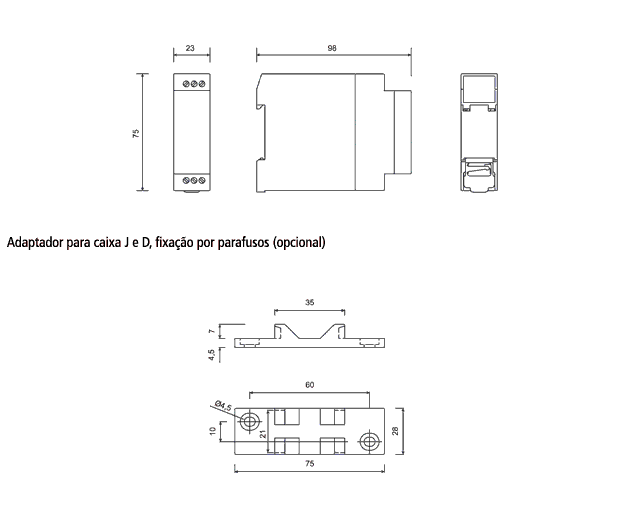

Dimensões (mm)
