Temporizadores
Tipo: FTI-1, FTI-11 - caixa nova
Introdução
Os temporizadores com impulso na energização tipos FTI-1 e FTI-11 foram projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Fáceis e práticos de instalar, com ajuste do tempo frontal, os temporizadores dispõem de um formato 48x48 mm (DIN 1/16) com profundidade compacta, ideal para espaços restritos, ambientes agressivos, proporcionando robustez e confiabilidade às diversas aplicações.
Funcionamento
Os temporizadores comutam seus contatos de saída para a posição de trabalho quando o aparelho é energizado e retornam à posição de repouso após o intervalo de tempo (t) selecionado na escala frontal. Com opções de um (FTI-1) ou dois (FTI-11) contatos temporizados.

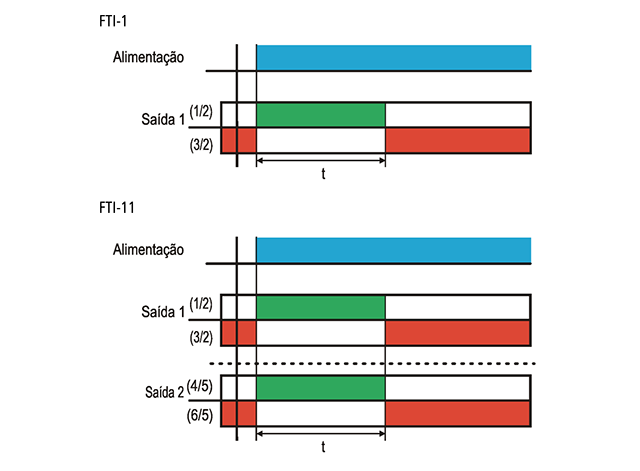

Diagrama(s) de funcionamento

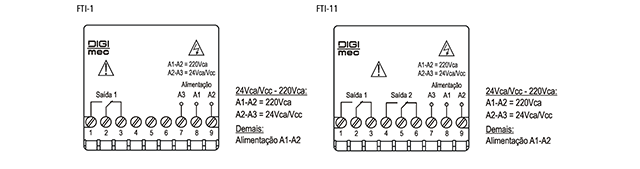

Diagrama(s) de ligação
Dados técnicos
|
Alimentação (-15% + 10%) |
12 Vcc, 12, 48, 110 Vca, 24 Vca/Vcc-220 Vca (especificar) |
|
Frequência da rede |
50-60 Hz |
|
Consumo |
3 VA (aproximadamente) |
|
Escalas (especificar) |
0,5 - 1,5 - 3 - 6 - 15 - 30 - 60 - 120 - 180 - 300 seg. 3 - 6 - 15 - 30 - 60 - 120 - 180 min. 5 - 15 - 30 hrs. |
|
Precisão de escala |
2 % fim de escala (a 25°C) |
|
Repetibilidade |
2 % fim de escala (a 25°C) |
|
Histerese |
< 2 % fim de escala (a 25°C) |
|
Tempo mínimo de reinicialização |
100 ms |
|
Relé de saída |
FTI-1: 1 x 5 A, 250 Vca máx. - reversível (carga resistiva) FTI-11: 2 x 5 A, 250 Vca máx. - reversível (carga resistiva) |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações |
|
Temperatura ambiente |
De trabalho: 0 a 50 °C De armazenamento: -10 a 60 °C |
|
Umidade relativa de trabalho |
20 a 90% sem condensação |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Capacidade dos terminais |
Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,4 Nm |
|
Fixação |
Frente de painel (grampos) |

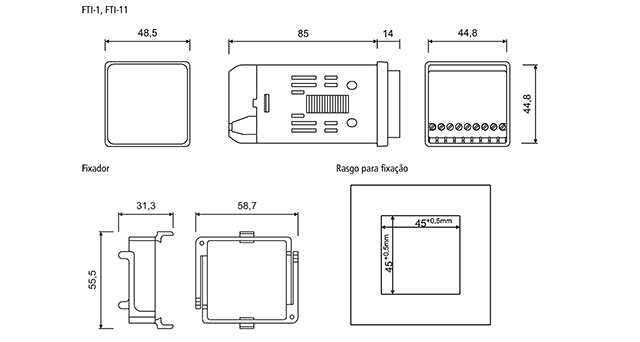

Dimensões (mm)
