Proteção
Tipo: DPX-110
Introdução
O supervisor de rede trifásica DPX-110 foi desenvolvido pela Digimec para proteção de equipamentos elétricos que não podem operar quando houver anomalias no sistema trifásico tais como: falta de fase, inversão da sequência das fases, bem como sub ou sobretensão em sua alimentação. Com tamanho compacto são montados em caixas plásticas apresentando alta resistência a choques ou vibrações, além de um sistema de fácil fixação em trilhos DIN ou parafusos (mediante uso de adaptador opcional para caixa D). Atendem às funções ANSI: 27, 47, 48 e 59.
Funcionamento
Com as três fases da rede equilibradas e na sequência convencionada, ligadas ao aparelho, os relés de saída do supervisor serão energizados e assim permanecerão até que ocorra:
Falta de fase (ANSI função 48)
Se o aparelho detectar a falta de uma das fases seus relés de saída serão desenergizados instantaneamente.
Sequência de fase (ANSI função 47)
Se a sequência convencionada como correta for trocada, o que causaria inversão na rotação dos motores elétricos alimentados por esse circuito, os relés de saída serão instantaneamente desenergizados.
Sub ou Sobre tensão (ANSI função 27 e 59)
Se o valor de alimentação da rede trifásica diminuir ou aumentar até valores, individualmente ajustáveis no frontal do aparelho, os relés de saída serão desenergizados instantaneamente.

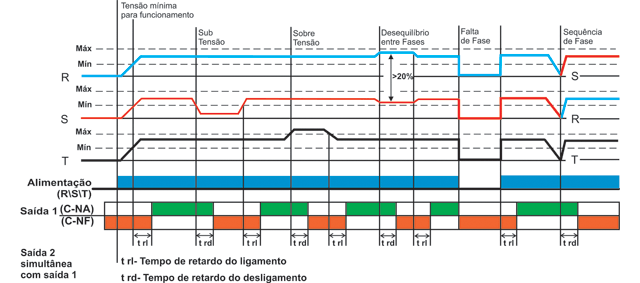

Diagrama(s) de funcionamento

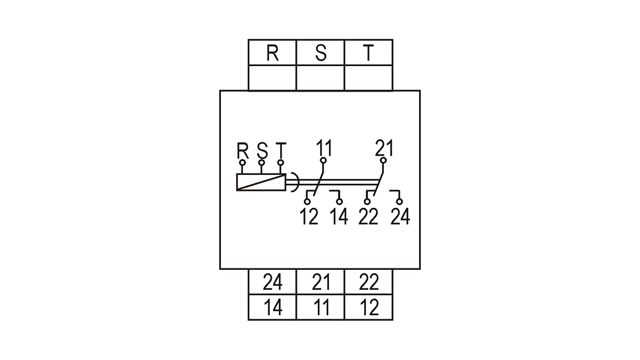

Diagrama(s) de ligação
Dados técnicos
|
Alimentação (-15% +10%)
|
110, 220, 380, 440, 460 ou 480 Vca (especificar)
|
|
Frequência da rede
|
50 – 60 Hz
|
|
Consumo
|
3 VA (aproximadamente)
|
|
Sequência de fase (ANSI 47)
|
Positiva (RST – STR – TRS)
|
|
Falta de fase (ANSI 48)
|
Completa
|
|
Subtensão (ANSI 27)
|
110Vca – ajustável de 80 a 110 Vca
220Vca – ajustável de 160 a 220 Vca
380Vca – ajustável de 320 a 380 Vca
440Vca – ajustável de 380 a 440 Vca
460Vca – ajustável de 400 a 460 Vca
480Vca – ajustável de 420 a 480 Vca
|
|
Sobretensão (ANSI 59)
|
110Vca – ajustável de 110 a 140 Vca
220Vca – ajustável de 220 a 280 Vca
380Vca – ajustável de 380 a 440 Vca
440Vca – ajustável de 440 a 500 Vca
460Vca – ajustável de 460 a 520 Vca
480Vca – ajustável de 480 a 540 Vca
|
|
|
|
|
Retardo no desligamento
|
200 ms (outros tempos sob pedido)
|
|
Retardo no ligamento
|
200 ms (outros tempos sob pedido)
|
|
Repetibilidade
|
2% fim de escala
|
|
Histerese
|
< 2% fim de escala
|
|
Tempo de comutação
|
20 ms
|
|
Tempo de retorno
|
100 ms
|
|
Tempo de estabilização térmica
|
< 30 min
|
|
Tempo de energização
|
< 2 seg
|
|
Relé de saída
|
2 x 5 A 250Vac máx carga resistiva – reversível
|
|
Material dos contatos
|
AgCdO
|
|
Vida útil dos contatos
|
Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
|
|
Temperatura Ambiente
|
De trabalho: 0 a 50°C
De armazenamento: -10 a 60°C
|
|
Umidade relativa de trabalho
|
20 a 90% sem condensação
|
|
Material da caixa
|
Termoplástico
|
|
Terminais de saída
|
Parafusos com alojamento fixo
|
|
Grau de proteção da caixa
|
IP 51
|
|
Grau de proteção nos terminais
|
IP 20
|
|
Capacidade dos terminais
|
Fio: 2,5 mm²
Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm²
Torque de aperto: 0,4Nm
|
|
Fixação
|
Trilho DIN 35 mm ou parafuso (com acessório para caixa D)
|

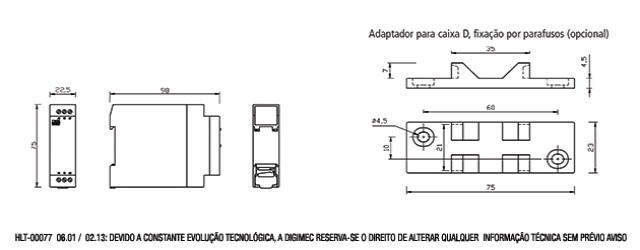

Dimensões (mm)
