Proteção
Tipo: JPIB-1 e DPIB-1
Introdução
Os relés detectores de resistência queimada tipos JPIB-1 e DPIB-1 foram desenvolvidos pela Digimec para resolver de forma definitiva um problema comum em máquinas industriais: detectar imediatamente a interrupção total ou parcial do circuito de aquecimento através da supervisão da corrente de carga. A queima de uma resistência, entre várias ligadas em paralelo, diminui a potência total de aquecimento, o que acarreta falha no controle final da temperatura. Frequente fato não é percebido de imediato pelo operador da máquina, comprometendo, assim, a qualidade do produto final ou, em certos casos, a quebra da máquina. Em seladoras de embalagens, evita a perda de produto e da própria embalagem.
Funcionamento
Enquanto o circuito de aquecimento estiver energizado, o detector compara o valor de corrente ajustado com o valor medido pelo transformador IDT. Se o valor da corrente baixar do valor ajustado, seu contato de saída passará para a posição de trabalho. Enquanto o circuito de aquecimento estiver desenergizado, a atuação do detector será inibida.

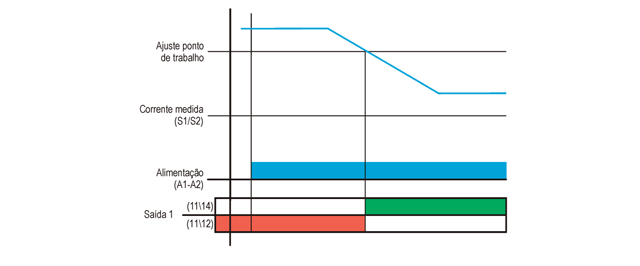

Diagrama(s) de funcionamento

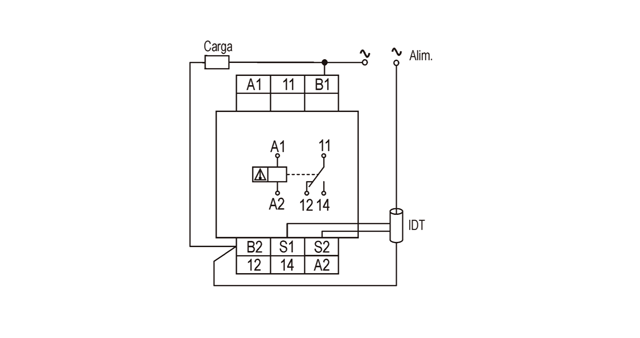

Diagrama(s) de ligação
Dados técnicos
|
Alimentação (-15% +10%) |
110, 220, 380 ou 440 Vca (especificar) |
|
Frequência da rede |
50 - 60 Hz |
|
Consumo |
3 VA (aproximadamente) |
|
Entrada |
Transformador de corrente IDT 80A (fornecido separado) |
|
Faixa de medição |
0,5 a 80 A, máximo. |
|
Tempo mín. de pulso para supervisão |
80 ms |
|
Tempo de estabilização térmica |
< 30 minutos |
|
Histerese |
< 2%, fundo de escala |
|
Precisão da escala |
2%, fundo de escala |
|
Precisão de repetibilidade |
2% |
|
Relés de saída |
5 A, 250 Vac máx. carga resistiva - reversível |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações |
|
Temperatura ambiente |
De trabalho: 0 a 50°C |
|
Umidade relativa de trabalho |
20 a 90% sem condensação |
|
Material da caixa |
Termoplástico |
|
Terminais de saída |
Parafusos com alojamento fixo |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Capacidade dos terminais |
Fio: 2,5 mm² |
|
Fixação caixas |
Trilho DIN 35 mm ou parafusos (com acessório para caixa J e D) |
|
Fixação IDT 80 A |
Parafusos |

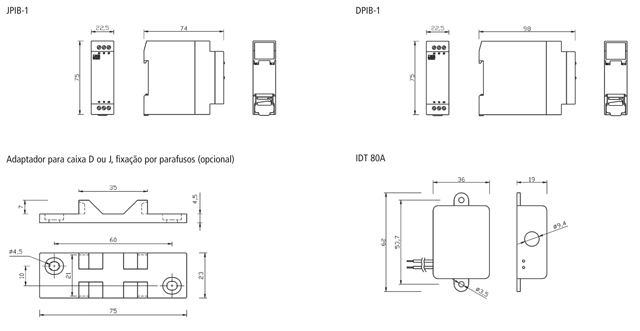

Dimensões (mm)
