Temperatura

Controladores de temperatura analógicos

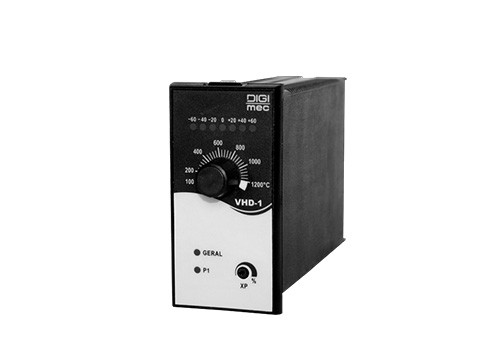

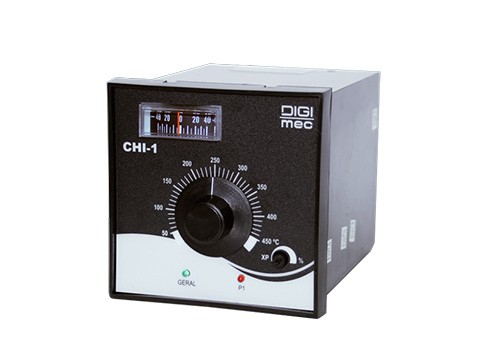

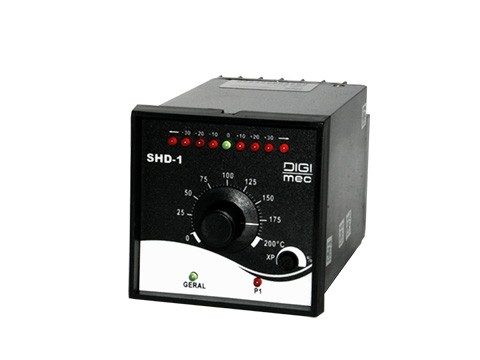

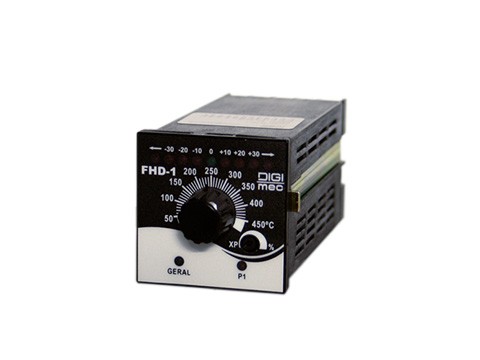

Tipo: FHD, SHD, CHD, VHD, SHI, CHI e VHI


Introdução

Características

  • Entradas para sensores: termopar J, K ou termoresistência Pt-100.
  • Saídas de controle: relé 3A em 250 Vca (carga resistiva).
  • Tipos de controle: PD ou ON-OFF (sob pedido).
  • Ajuste da banda proporcional: 0 a 10 % do FUNDO DE ESCALA.
  • Ajuste de P2 (alarme ou resfriamento): -30 a +30ºC de P1.
  • Alimentação: 110 - 220 Vca, 24, 110, 220 Vca (especificar).
  • Temperatura de armazenagem: -10 a 65°C / de trabalho: 0 a 50°C.
  • Ajuste de P1 (Escalas)
    • Sensor tipo J (Fe-Co): 0 a 100ºC, 0 a 200ºC, 0 a 300ºC, 50 a 450ºC, 50 a 600ºC
    • Sensor tipo K (Ni-CrNi): 100 a 800ºC, 100 a 1000ºC,100 a 1200ºC, 100 a 1300ºC, 100 a 1400ºC.
    • Sensor Pt-100: -50 a +50ºC, 0 a 100ºC, 0 a 200ºC, 0 a 300ºC, 50 a 450ºC.
    • Sensor tipo J (Fe-Co): 0 a 100ºC, 0 a 200ºC, 0 a 300ºC, 50 a 450ºC, 50 a 600ºC.
    • Sensor tipo K (Ni-CrNi): 100 a 800ºC, 100 a 1000ºC,100 a 1200ºC, 100 a 1300ºC, 100 a 1400ºC.
    • Sensor Pt-100: -50 a +50ºC, 0 a 100ºC, 0 a 200ºC, 0 a 300ºC, 50 a 450ºC.

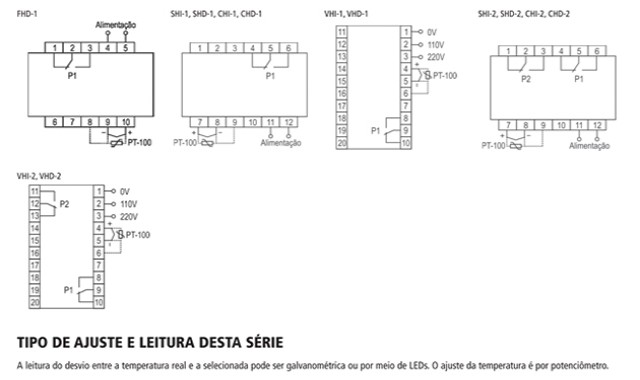

Diagrama(s) de ligação
