Controles de Nível
Tipo: JPN-1, DPN-1, MPN-1 e DPX-133
Introdução
Os relés de nível inferior tipos JPN-1, DPN-1, MPN-1 e DPX-133 foram desenvolvidos para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis, comandando solenoides, contatores de motobombas ou simplesmente alarmes luminosos e/ou sonoros. Com entrada de alimentação e leds para indicar alimentação e estado do relé de saída, são montados em caixas plásticas, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para caixas J e D).
Funcionamento
Pelo fato de operarem sob o princípio da condutividade elétrica dos líquidos, não são recomendados para uso com líquidos combustíveis.
JPN-1, DPN-1, MPN-1 - função esvaziamento: Controle de nível de um único reservatório, mantendo o mesmo sempre vazio. Um circuito eletrônico compara a corrente que circula entre dois eletrodos conectados ao aparelho, com um valor selecionado no frontal, através de um potenciômetro. Quando o líquido condutor cobrir ou descobrir os dois eletrodos condutores, com relação ao eletrodo de referência (Er) o relé de saída será energizado ou desenergizado.
DPX-133 - Função esvaziamento: Indicado para líquidos em alta temperatura.
Com dois eletrodos: Usando o eletrodo de referência (Er) e o eletrodo superior (Es), o relé de saída estará energizado enquanto o líquido cobrir os dois eletrodos e desenergizado na situação contrária.
Com três eletrodos: Usando-se os três eletrodos, o relé estará energizado quando o líquido cobrir o eletrodo superior (Es) e assim fica até descobrir o eletrodo inferior (Ei). Para voltar a ligar, aguardará o nível atingir e cobrir novamente o eletrodo superior (Es).
Nota: Para o aparelho funcionar com somente dois eletrodos deve-se conectar um jumper entre os bornes referentes aos eletrodos inferior (Ei) e superior (Es).

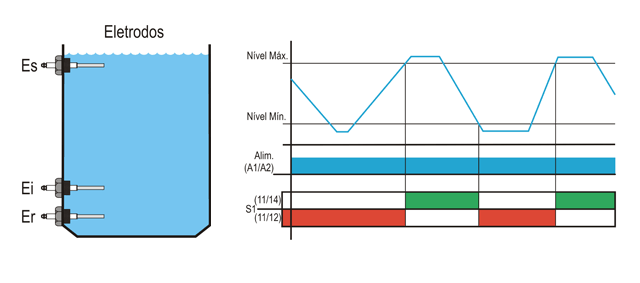

Diagrama(s) de funcionamento
Diagrama(s) de ligação
Dados técnicos
|
Alimentação (-15% +10%) |
DPX-133: 24 Vcc, 24, 48, 110, 127, 220, 380 Vca (especificar) Demais: 12, 24 Vcc, 24-48, 110-220, 220-380 , 220-440 Vca (especificar) |
|
Frequência da rede |
50-60 Hz |
|
Consumo |
5 VA (aproximadamente) |
|
Eletrodos |
Não acompanham |
|
Tensão nos eletrodos |
24 Vca (aparelhos alimentados em Vcc - referência negativa) |
|
Corrente máxima nos eletrodos |
± 1 mA |
|
Ajuste de sensibilidade |
DPX-133: 0 a 50 kW Demais: 0 a 100 kW |
|
Capacidade máxima de saída |
5 A, 250 Vca máx. carga resistiva |
|
Retardo desligamento saída bomba |
1 segundo, fixo |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações |
|
Temperatura ambiente |
De trabalho: 0 a 50°C De armazenamento: -10 a 60°C |
|
Umidade relativa de trabalho |
20 a 90% sem condensação |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Capacidade dos terminais |
Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,4 Nm |
|
Resistência da isolação |
>50 MW/500 V |
|
Fixação |
Trilho DIN 35 mm ou parafusos (com acessório opcional para caixas J e D) |
Dimensões (mm)
