Relé de estado sólido trifásico

Tipo: SA3


Introdução

CARACTERÍSTICA

  • Relés de estado sólido para correntes de acionamento de 10 a 300 Amp.
  • Tensão de acionamento de 3 a 32 Vcc ou  de 90 a 280 Vca.
  • Tensão de carga de 48 a 480 Vca.
  • Tecnologia duplo SCR

TIPOS
Correntes de trabalho
Acionamento
3 a 32 Vcc                          90 a 280 Vca

Modelos                            Modelos
10 Amp
SA3-4010D                        SA3-4010A
15 Amp
SA3-4015D                        SA3-4015A
25 Amp
SA3-4025D                        SA3-4025A
40 Amp
SA3-4040D                        SA3-4040A
50 Amp
SA3-4050D                        SA3-4050A
60 Amp
SA3-4060D                        SA3-4060A
80 Amp
SA3-4080D                        SA3-4080A
100 Amp
SA3-40100D                      SA3-40100A
120 Amp
SA3-40120D                      SA3-40120A
150 Amp
SA3-40150D                      SA3-40150A
200 Amp
SA3-40200D                      SA3-40200A
250 Amp
SA3-40250D                      SA3-40250A
300 Amp
SA3-40300D                      SA3-40300A

Para os relés com fusível e dissipadores adicionar no final do código as letras “ED”.
Para os relés sem fusível e com dissipador adicionar no final do código as letras “SD”.

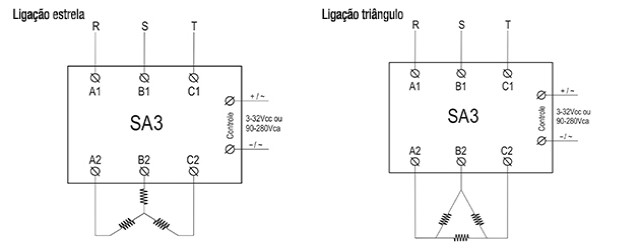

Diagrama(s) de ligação

Dados técnicos

De entrada
Tensão de controle
3 a 32 Vcc 90 a 280 Vca
Mínima tensão de trabalho
3 Vcc 90 Vca
Mínima tensão de repouso
1 Vcc 1 Vca
Tensão reversa máxima
32 Vcc -
Corrente máxima de entrada
(5 V/12 V) 33/56 mAac (220 Vca) 13 mAac
De saída
Corrente de trabalho
10A= 3 × 10 Arms 15A= 3 × 15Arms Arms
25A= 3 × 25 Arms 40A= 3 × 40 Arms
Corrente de pico, 20ms (máx.)
10A= 200 15A= 250
25A= 300 40A= 400
Tensão de trabalho
10A= 40-480 Vrms 15A= 40-480 Vrms
25A=40-480 Vrms 40A=40-480 Vrms
Pico de tensão
10A= 1200 Vpk 15A=1200Vpk
25A= 1200 Vpk 40A=1200Vpk
dv / dt (mín)
10A= 500 V / µs 15A=500V/µs
25A= 500 V / µs 40A=500 V / µs
Tempo máximo de desacionamento
10A=8 ms (½ ciclo) 15A=8ms(½ ciclo)
25A=8ms(½ ciclo) 40A=8ms(½ ciclo)
Queda de tensão Imax
10A= 1,6 Vrms 15A= 1,6 Vrms
25A= 1,6 Vrms 40A= 1,6 Vrms
Resistência térmica (Rthjc)
10A= 0,75 15A= 0,65
25A= 0,55 40A= 0,46
Corrente de trabalho
60A=3 x 60 80A=3x80
100A= 3 x 100 120A= 3 x 120
Corrente de pico, 20ms (máx.)
60A= 600 80A= 1000
100A= 1200 120A= 1500
Tensão de trabalho
60A=40-480 Vrms 80A=40-480 Vrms
100A=40-480Vrms 120A=40-480 Vrms
Pico de tensão
60A=1200 Vpk 80A=1200Vpk
100A=1200Vpk 120A=1200Vpk
dv / dt (mín)
60A=500 V / µs 80A=500V/µs
100A=500 V / µs 120A=500 V / µs
Tempo máximo de desacionamento
60A=8 ms (½ ciclo) 80A=8ms(½ ciclo)
100A=8 ms (½ ciclo) 120A= 8 ms (½ ciclo)
Queda de tensão Imax
60A= 1,6 Vrms 80A=1,6Vrms
100A= 1,6 Vrms 120A= 1,6 Vrms
Resistência térmica (Rthjc)
60A=0,38 80A=0,34
100A= 0,23 120A= 0,23
Corrente de trabalho
150A=3X150 200A=3X200
250A= 3X250 300A=3X300
Corrente de pico, 20ms (máx.)
150A=1800 200A=2100
250A=3200 300A=3800
Tensão de trabalho
150A= 40-480 Vrms 200A=40-480 Vrms
250A=40-480Vrms 300A=40-480 Vrms
Pico de tensão
150A=1200Vpk 200A=1200Vpk
250A=1200Vpk 300A=1200Vpk
dv / dt (mín)
150A=500 V/µs 200A=500V/µs
250A=500V µs 300A=500V/µs
Tempo máximo de desacionamento
150A=8 ms (½ ciclo) 200A=8ms(½ ciclo)
250A=8ms(½ciclo) 300A=8ms(½ ciclo)
Queda de tensão Imax
150A=1,6 Vrms 200A=1,6Vrms
250A=1,6Vrms 300A=1,6Vrms
Resistência térmica (Rthjc)
150A= 0,14 200A=0,09
250A= 0,072 300A= 0,065
Parâmetros de Saida
No estado de tensão de pico
1,8 Vrms
Tempo de operação (máx.)"Z"
½ ciclo
Tempo de operação (máx.)"R"
1 mSec
Tempo de repouso (máx.)"Ciclo"
½ ciclo
Tempo de repouso (máx.)"A2"
40 mSec
Faixa de frequência
47 a 63 Hz
Especificações gerais
Dielétricas (entrada/saída)
2500 Vrms
Capacitância
10 pF
Placa Base
Cobre, níquel
Case cor
Preto
Temperatura de trabalho
-30° a 80°C
Indicador de estado de função
Leds
Peso
430g case A / 1200g case B

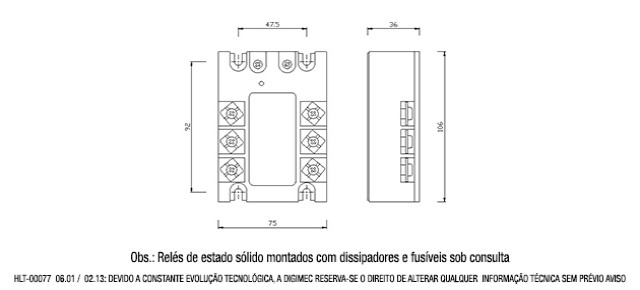

Dimensões (mm)

COMPLETA LINHA DE PRODUTOS A PRONTA ENTREGA.
