Controles de Nível

Relés de nível superior

Tipo: JPX-2, DPX-2, MPX-2 e DPX-132


Introdução

Os relés de nível superior tipos JPX-2, DPX-2, MPX-2 e DPX-132 foram desenvolvidos para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis, comandando solenoides, contatores de motobombas ou simplesmente alarmes luminosos e/ou sonoros. Com entrada de alimentação e leds para indicar alimentação e estado do relé de saída, são montados em caixas plásticas, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para caixas J e D).



Funcionamento

Pelo fato de operarem sob o princípio da condutividade elétrica dos líquidos, não são recomendados para uso com líquidos combustíveis.

JPX-2, DPX-2, MPX-2 - função enchimento: Controle de nível de um único reservatório, mantendo o mesmo sempre cheio. Estes modelos são utilizados na função enchimento (ou controle superior) para controlar o nível de caixas d´água.

Um circuito eletrônico compara a corrente que circula entre dois eletrodos conectados ao aparelho, com um valor selecionado no frontal, através de um potenciômetro. Quando o líquido condutor cobrir ou descobrir os dois eletrodos condutores, com relação ao eletrodo de referência (Er), o relé de saída será energizado ou desenergizado.

DPX-132 - função enchimento: Indicado para líquidos em alta temperatura.

Com dois eletrodos: Usando o eletrodo de referência (Er) e o eletrodo superior (Es) o relé de saída estará desenergizado enquanto o líquido cobrir os dois eletrodos. Estará energizado quando descobrir o eletrodo superior (Es).

Com três eletrodos: Usando-se também o eletrodo inferior (Ei) o relé permanecerá desenergizado quando o líquido cobrir o eletrodo superior (Es) e assim ficará até que o líquido descubra o eletrodo inferior (Ei).



Nota: Para o aparelho funcionar com somente dois eletrodos deve-se conectar um jumper entre os bornes referentes aos eletrodos inferior (Ei) e superior (Es).

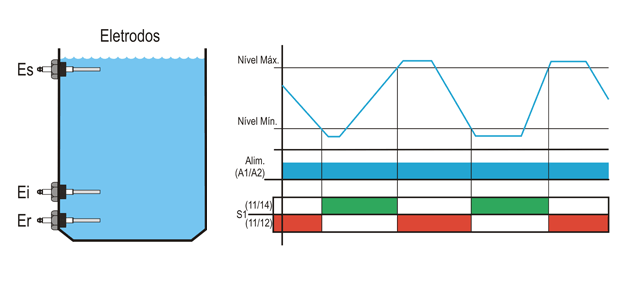

Diagrama(s) de funcionamento

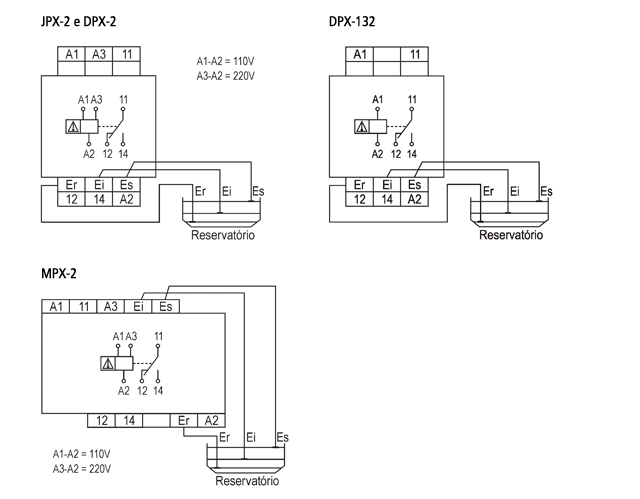

Diagrama(s) de ligação

Dados técnicos

Alimentação (-15% +10%)

DPX-132: 24 Vcc, 24, 48, 110, 127, 220, 380 Vca (especificar)

Demais: 12, 24 Vcc, 24-48, 110-220, 220-380, 220-440 Vca (especificar)

Frequência da rede

50-60 Hz

Consumo

5 VA (aproximadamente)

Eletrodos

Não acompanham

Tensão nos eletrodos

24 Vca (aparelhos alimentados em Vcc - referência negativa)

Corrente máxima nos eletrodos

± 1 mA

Ajuste de sensibilidade ajustável

DPX-132: 0 a 50 k?

Demais: 0 a 100 k?

Capacidade máxima de saída

5 A, 250 Vca máx. carga resistiva

Retardo desligamento saída bomba

1 segundo, fixo

Material dos contatos

AgCdO

Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambiente

De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C

Umidade relativa de trabalho

20 a 90% sem condensação

Grau de proteção da caixa

IP 51

Grau de proteção nos terminais

IP 20

Capacidade dos terminais

Fio: 2,5 mm²

Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm²

Torque de aperto: 0,4 Nm

Resistência da isolação

>50 M?/500 V

Fixação

Trilho DIN 35 mm ou parafusos (com acessório opcional para caixas J e D)

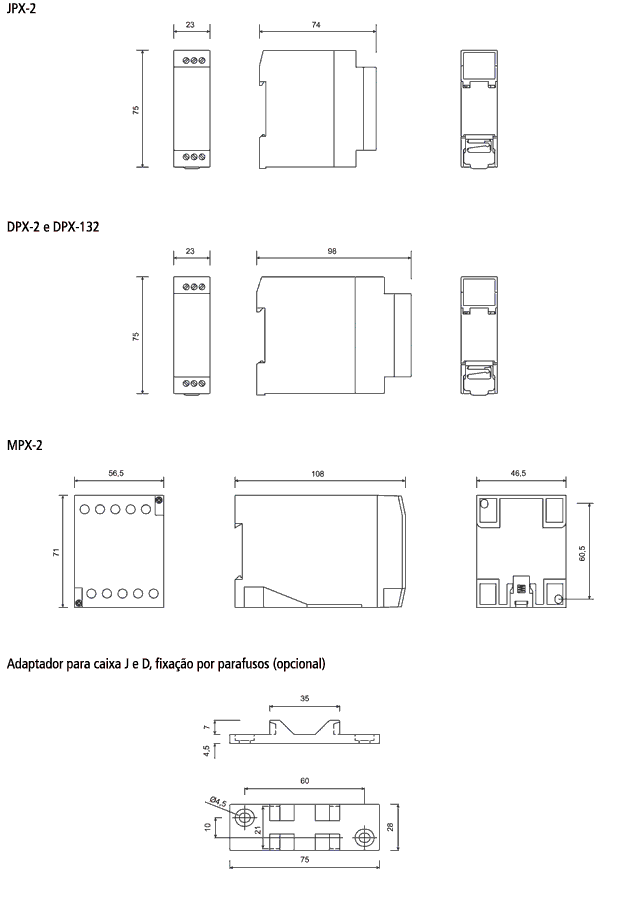

Dimensões (mm)
