Controles de Nível
Tipo: SNS-1, SNS-2 e SNS- 3
Introdução
Os eletrodos de nível tipos SNS-1, SNS-2 e SNS-3 foram desenvolvidos para serem utilizados com os diversos relés de nível eletrônicos. O eletrodo haste tipo SNH possui uma haste de aço inox 304/316 isolada por PTFE e sua fixação é feita através de uma rosca de ¾" BSP. O eletrodo pêndulo tipo SNP é constituído por uma haste de aço inox 304/316, isolada eletricamente por um invólucro de ABS. Os eletrodos SNS-1, 2 e 3 possuem além da(s) haste(s) um cabeçote com tampa para o(s) borne(s) de ligação.
Principais aplicações
Os eletrodos haste tipos SNH e SNS-1 são utilizados principalmente em reservatórios, como por exemplo: autoclaves, caldeiras, etc. Sua fixação pode ser lateral ou superior.
Os modelos SNS-2 e SNS-3 incorporam duas e três hastes, respectivamente, com comprimentos diferenciados, facilitando e simplificando sua instalação.
Dados técnicos
|
Material da haste |
Aço Inox 304/316 (sob consulta) |
|
Número de hastes |
SNS-1: 1 SNS-2: 2 SNS-3: 3 |
|
Comprimento da(s) haste(s) |
a determinar. |
|
Temperatura máxima |
SNS-1, SNS-2, SNS-3: 260°C |
|
Rosca de fixação |
SNS-1: ¾” BSP (Outros sob consulta) SNS-2 e SNS-3: ¾” BSP (Outros sob consulta) |
|
Pressão máx. da rosca |
50 Kg/cm² |
|
Bitola mín. do condutor elétrico |
1 mm² |
|
Cabeçote tipo KPN-A |
SNS-1, SNS-2 e SNS-3: Sim |
|
Isolador |
SNS-1, SNS-2 e SNS-3: PTFE |

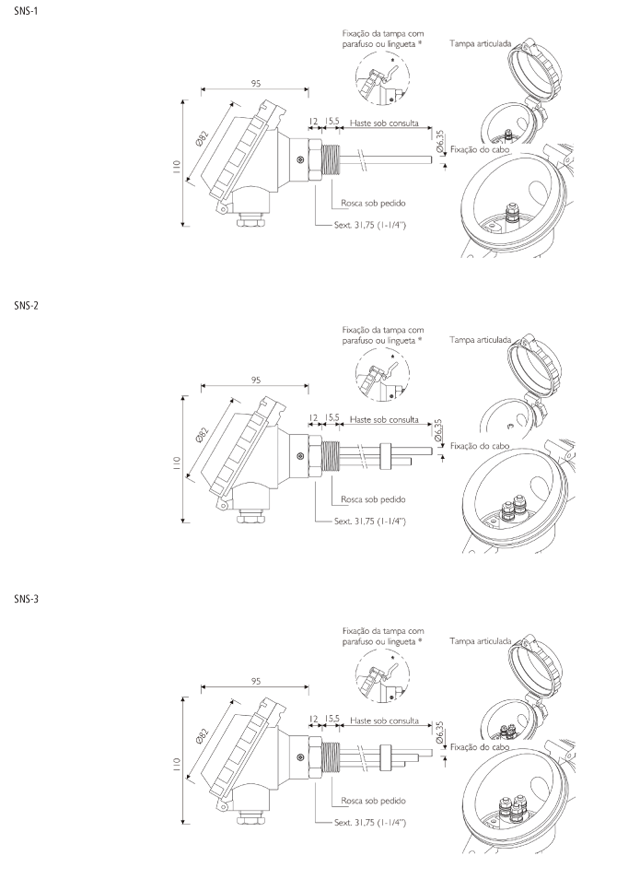

Dimensões (mm)
