Controles de Nível
Tipo: RF-OV11F, RF-OV21D, RF-OV-31D, RF-OV41D, RF-OV51D, RF-OV61PF, RF-OV61NF e RF-OV81D
Introdução
Os mini-interruptores de nível são dispositivos eletromecânicos compactos, simples e estão prontos para serem instalados em qualquer espaço pequeno. Podem suportar produtos químicos, altas temperaturas e pressões se o usuário selecionar corretamente o material do flutuador indicando níveis para fins de controle e automação.
Principais aplicações
São aplicações típicas dos sensores de nível RF:
Funcionamento

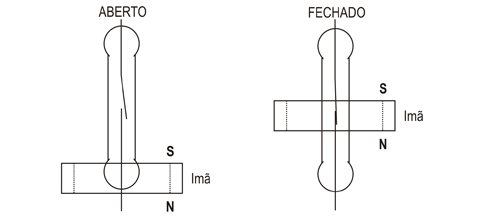

Quando o campo magnético de um ímã permanente colocado na boia de flutuação se aproxima de um relé reed inserido na haste fixa, o contato atraca e fecha um circuito elétrico. Quando o campo magnético é afastado, o contato é desfeito e o circuito elétrico abre.
ATUAÇÃO VERTICAL
GRAVIDADE ESPECÍFICA
Os níveis de atuação foram estipulados com base na gravidade específica da água (SG=1). Se o líquido a ser monitorado tiver um SG muito diferente, o flutuador não aciona o reed. Recomendamos verificar qual o SG do produto a ser monitorado.
PROTEÇÃO
Cargas indutivas - Nunca chavear diretamente válvulas solenoides, motores ou interruptores magnéticos, visto que os contatos dos relés reed serão submetidos a altas tensões induzidas durante a abertura dos contatos. A aplicação de circuitos de proteção, tais como, RC, varistores ou diodos são recomendáveis.
Cargas capacitivas - Ao chavear cargas capacitivas, como capacitores, lâmpadas incandescentes, etc, os contatos dos relés reed serão submetidos a um aumento significativo da corrente atual. Nestas condições a aplicação de supressores de surtos ou limitadores de corrente são recomendáveis.
Diagrama(s) de funcionamento
Dados técnicos
|
Tensão máxima de comutação |
RF-0V11F: 125 Vca Demais: 220 Vca/200 Vcc |
|
Potência máxima de comutação* |
RF-0V11F, RF-OV61F: 10 W Demais: 50 W |
|
Corrente máxima de comutação* |
0,5 A |
|
Pressão máxima |
4 kg/cm² |
|
Densidade do líquido (SG) |
RF-OV11F: 0,75 RF-OV21D: 0,7 RF-OV31D: 0,5 RF-OV61F: 0,65 RF-OV81D: 0,6 RF-OV51D: 0,8 RF-OV41D: 0,7 |
|
Cabo de ligação |
2 x 22 AWG x 30 cm |
|
Grau de proteção da saída elétrica |
IP 66 |
|
Temperatura de operação |
-20 a 80°C |
|
Material |
RF-OV41D: Borracha nitrílica (NBR) Demais: Polipropileno (PP) |
|
Peso |
RF-OV11F: 12 g RF-OV21D: 18 g RF-OV31D: 12,8 g RF-OV41D: 23 g RF-OV51D: 23 g RF-OV61F: 16 g RF-OV81D: 180 g |
|
Instalação |
Vertical |
|
Contato |
N.A ou N.F |
* Nunca ultrapassar os valores indicados de corrente e potência máxima de comutação recomendados.

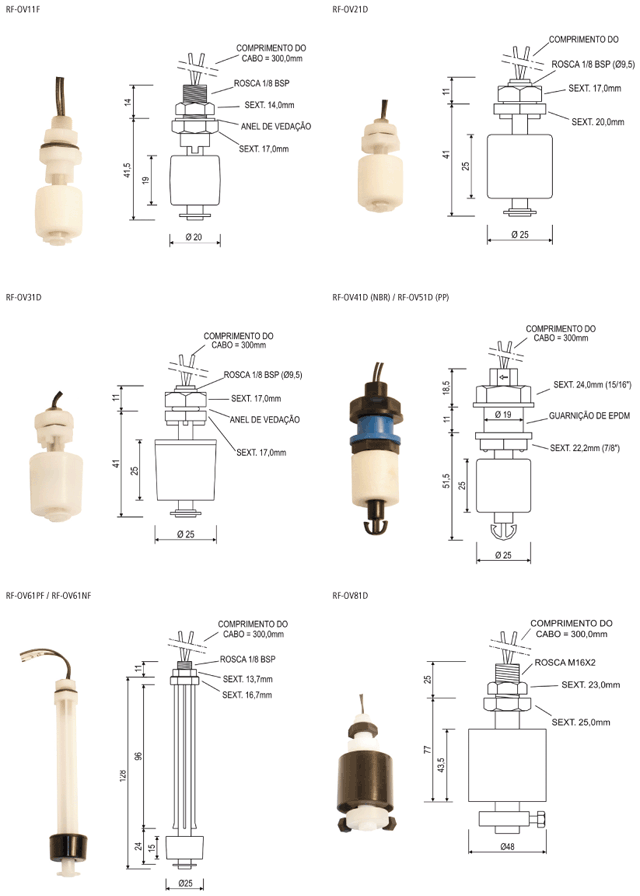

Dimensões (mm)
