Equipamentos de segurança

Sensores e atuadores magnéticos de segurança

Tipo: NSMC-01/33 e NAMC-01, NSMS-02E/33, NSMS-02D/33 e NAMS-02


Introdução

Os sensores e atuadores magnéticos de segurança foram projetados para atender comandos para categorias de risco 4 segundo NBR 14.153.
Devido sua segurança contra burla, estes sensores , servem tanto para o monitoramento de proteções mecânicas móveis conforme EN 60947-5-3, bem como para o monitoramento de posição.

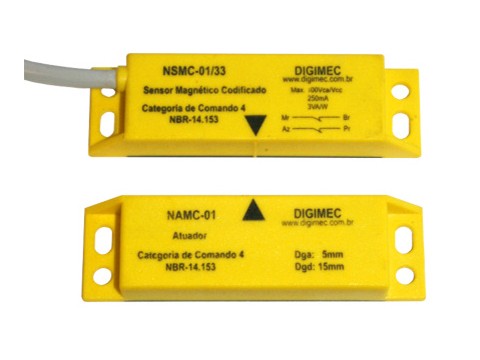

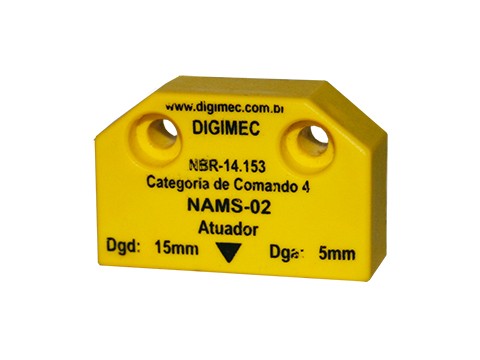

São compostos por duas partes distintas, o sensor modelo NSMC-01/33 e o atuador modelo NAMC-01 e os sensores modelos NSMS-02D/33, NSMS-02E/33 e o atuador modelo NAMS-02, que trabalham por aproximação e afastamento, sendo idênticos, mudando somente a característica física.

Principais Características

  • Podem ser usados com qualquer tipo de relé de segurança de duplo canal.
  • Princípio de ação magnético.
  • Aprovado para aplicações seguras até categoria 4 de acordo com NBR 14.153.
  • Aprovado para categoria PL "e" de acordo com PrEN ISO 13.849-1.
  • Aprovado para categoria SIL3 de acordo com EN IEC 62.061
  • Apropriado para ligação em série.
  • Tipo de proteção IP 67.
  • Resistente a oscilações e vibrações.
  • Resistência do material da caixa contra produtos químicos diversos.
  • Proteção contra violação de acordo com VDE 0660 possível através da montagem embutida.
  • Se coberto por materiais não magnéticos ainda permanecem funcionando.
  • Longa vida útil devido à ausência de desgaste mecânico.

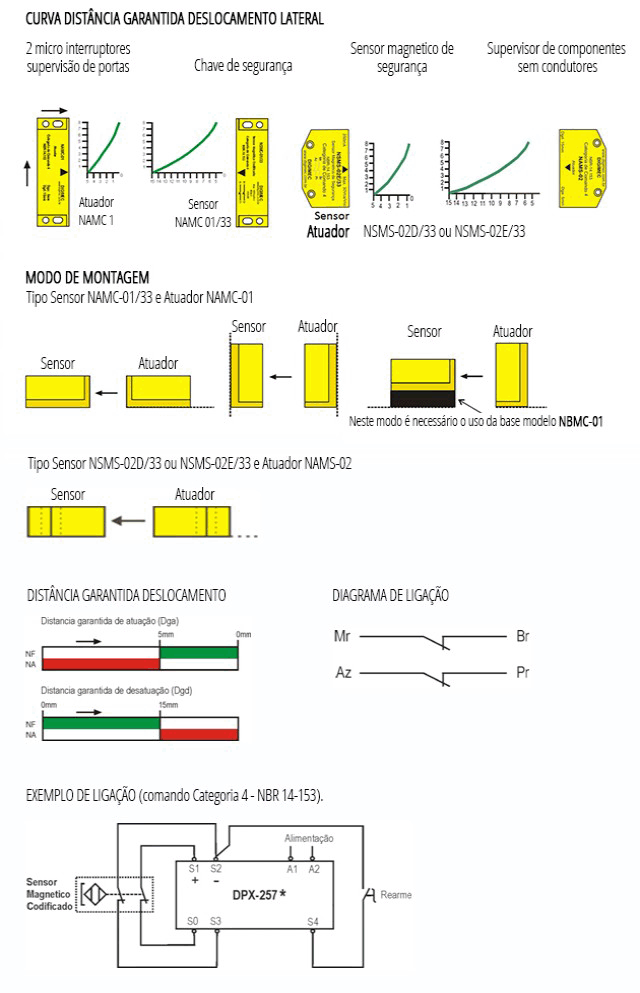

Diagrama(s) de ligação

Dados técnicos

Tensão de comutação
Até 100Vca/Vcc
Corrente máxima de comutação
250mA
Capacidade de comutação
3VA/W
Frequência máxima de comutação
10Hz
Capacidade mínima de comutações
25.000.000
Vida útil mínima
15 anos
Tipo de saída
2 NF (com sensor atuado)
Distância garantida de atuação (Dga)
5 mm
Distância garantida de desatuação (Dgd)
15 mm
Repetibilidade Máximo
5%
Tipo de atuação
Por magnetismo
Modelo dos atuadores
NAMC-01 e NAMS-02
Temperatura de armazenamento
-25º a 80ºC
Temperatura de trabalho
-20º a 75ºC
Tipo de conexão
Cabo PP 4 x 0,25mm comprimento 1,5 mts.
Parafuso Material:
SAE 1006/1010
Acabamento superficial:
Niquelado
Rosca:
M4X0,7
Comprimento:
12 mm
Cabeça:
Cilíndrica
Diâmetro da cabeça:
7,4 mm
Tipo:
One Way

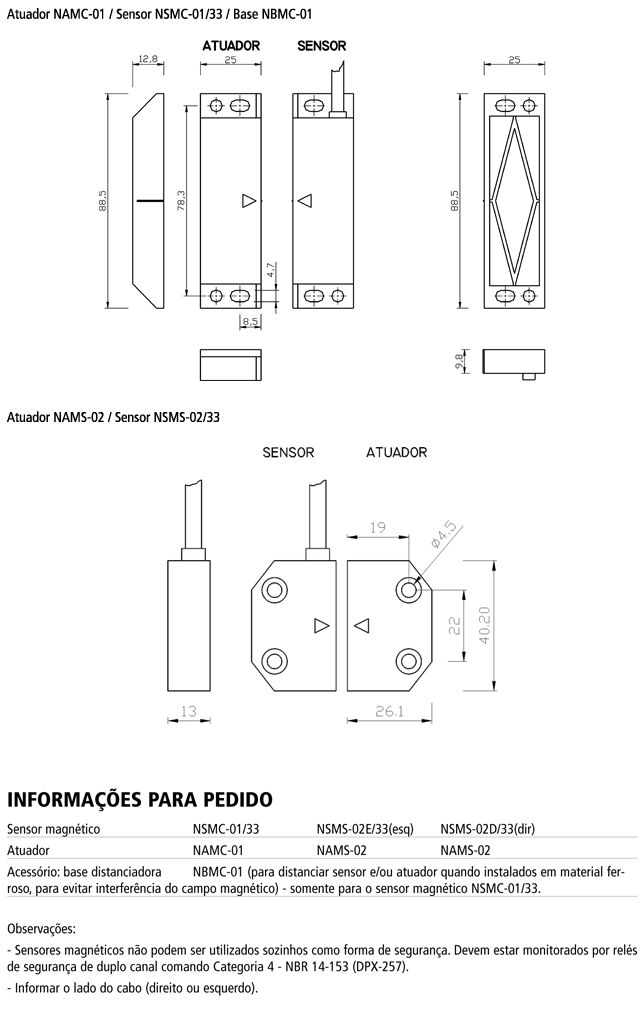

Dimensões (mm)
