Temporizadores

Temporizadores estrela triângulo com ajuste de intervalo

Tipo: JTYA e DTYA


Introdução

Os temporizadores eletrônicos da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Montados em caixas plásticas de forma compacta para permitir uma aplicação segura em equipamentos diversos e montagem interna em painéis. Fixados em trilhos DIN ou por parafusos mediante adaptador opcional.

aplicações

Painéis e quadros elétricos ou onde o controle de tempo seja imprescindível.

Funcionamento

 Estrela Triângulo: Os temporizadores comutam seus contatos para a posição de trabalho a partir de sua energização e retornam à posição de repouso após  o intervalo de tempo ajustado em sua escala (T1). Os modelos JTY, DTY e MTY possuem um intervalo fixo de 50ms (T2). Os demais modelos, como JTYA, DTYA possuem um intervalo ajustável de 5 a 300 ms (T2), um segundo relé de saída comuta seus contatos para a posição de trabalho, e assim fica até que o aparelho seja desenergizado.

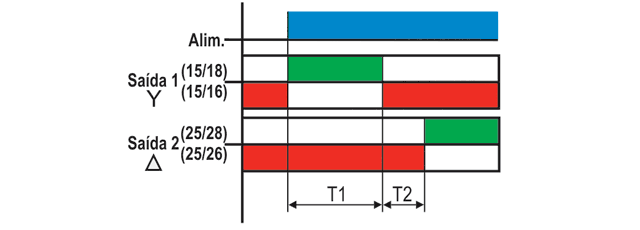

Diagrama(s) de funcionamento

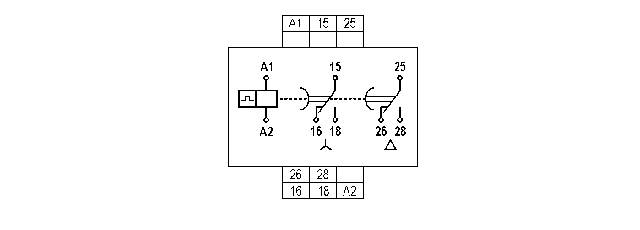

Diagrama(s) de ligação

Dados técnicos

Alimentação (+10% -15%)

12, 24, 48 Vcc / 24 ,48, 110, 220 Vca

(outros valores sob consulta)

Frequência da rede

50 - 60 Hz

Consumo

3 VA (aproximadamente)

Escalas

0,5 - 1,5 - 3 - 6 - 15 - 30 - 60 seg

3 - 6 - 15 - 30 - 60 min

6 - 15 - 30 hs (outras sob consulta)

Precisão da escala

6% fim de escala (a 25ºC)

Repetibilidade

2% fim de escala (a 25ºC)

Histerese

<2% fim de escala (a 25ºC)

Tempo mínimo de reinicialização

100 ms

Relé de saída

5 Amp 250Vac Max. carga resistiva – reversível

Material dos contatos

AgCdO

Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambiente

De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C

Umidade relativa de trabalho

20 a 90% sem condensação

Material da caixa

Termoplástico

Terminais de saída

Parafusos com alojamento fixo

Grau de proteção da caixa

IP 51

Grau de proteção nos terminais

IP 20

Capacidade dos terminais

Fio: 2,5 mm² Condutor com terminal 2,5 mm²

Cabo: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm

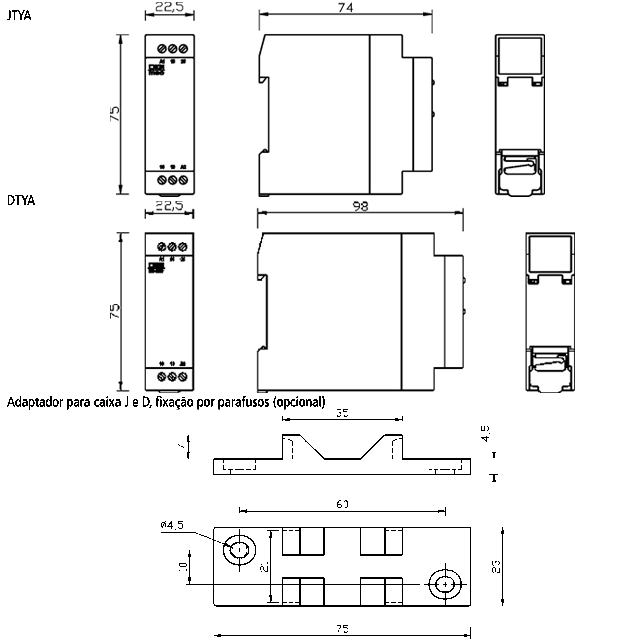

Dimensões (mm)

Caixa J: 22,5 x 75 x 74 (LxAxP)

Caixa D: 22,5 x 75 x 98 (LxAxP)

Caixa M: 56,5 x 71 x 108 (LxAxP)

Fixação

Trilho DIN 35 mm ou parafuso

(com uso de acessório para caixa J e D)

Dimensões (mm)
