Temporizadores

Temporizadores com retardo na desenergização com comando

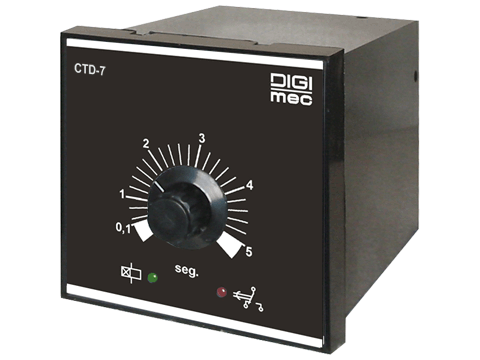

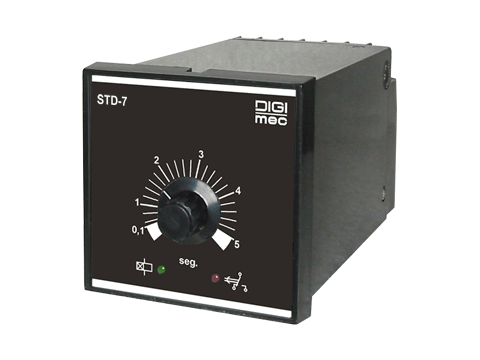

Tipo: FTD-7, STD-7 e CTD-7


Introdução

Os temporizadores eletrônicos com função “RETARDO?NA?DESENERGIZAÇÃO” da Digimec, são apare-lhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais.

Esta família de temporizadores é constituída de aparelhos para montagem interna ou externa, para embutir em painéis. Os aparelhos de montagem interna são fixados através de trilho DIN 46277 ou por parafusos, já os modelos de montagem externa são fixados por grampos. Fabricados em diversas escalas e voltagens, facilitam o trabalho do projetista e do montador.

Funcionamento

Os temporizadores com a função “RETARDO?NA?DESENERGIZAÇÃO” comutam seu(s) contato(s) de saída para a posição de trabalho quando o aparelho é energizado (DTD-1, MTD-1 e MTD-11) ou no fechamento de um contato auxiliar (DTD-7, MTD-7,  MTD-77, FTD-7, STD-7 e CTD-7). Os mesmos retornam para a posição de repouso após o intervalo de tempo (t1) selecionado em sua escala contado a partir da desenergização do  mesmo ou  da  abertura  do  contato  auxiliar.
Nesta série de aparelhos encontramos, dependendo do temporizador escolhido, diferentes arranjos de contatos como mostram os respectivos  diagramas  de  ligações.

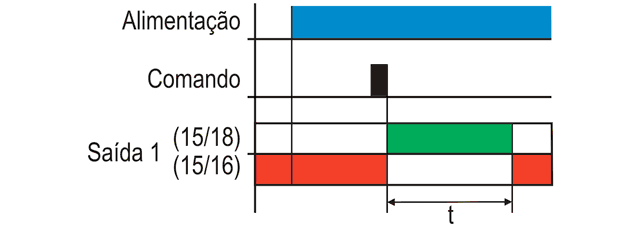

Diagrama(s) de funcionamento

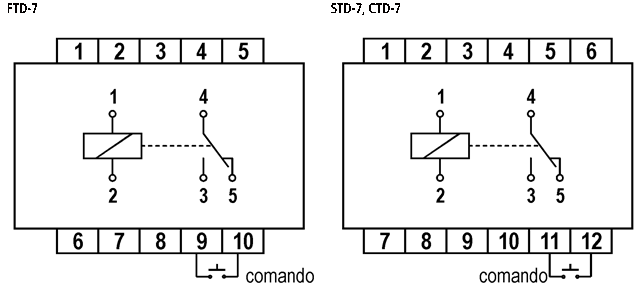

Diagrama(s) de ligação

Dados técnicos

Alimentação (+10% -15%)

Série FTD-7, STD-7 e CTD-7

12-24-48-90 a 240-380-440 Vca

12-24-48-110-125-220 Vcc

Escalas

0,5 - 1,5 - 3 - 5 - 6 - 15 - 30 - 60 - 120 - 180 - 300 seg

15 - 30 - 60 - 120 - 180 min / 5 - 15 - 30 hs

Frequência da rede

50 - 60 Hz

Consumo

3 VA

Contatos de saída

5 A máx. em 250 Vca - carga resistiva

Precisão de escala

± 4%

Precisão de repetibilidade

± 2 %

Tempo de retorno

100 ms

Temperatura ambiente

0 a +50ºC

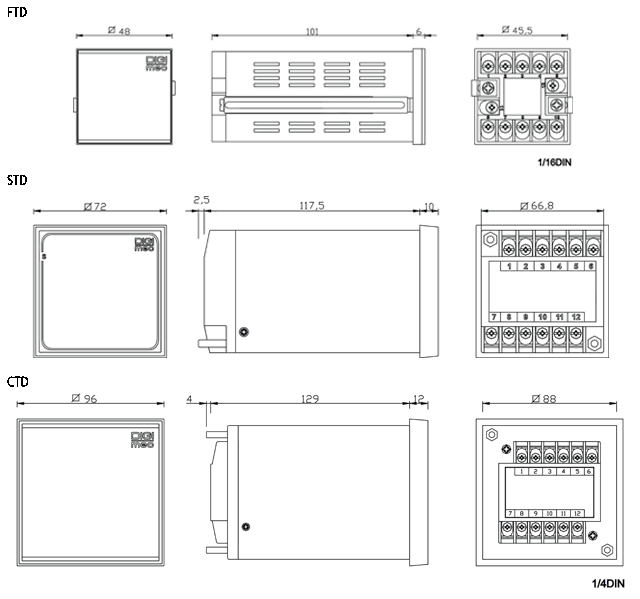

Dimensões (mm)
