Interruptores horários
Tipo: UTHC-1
Introdução
O timer analógico tem a função de ligar e desligar automaticamente luzes, aparelhos elétricos, vitrines, etc, de acordo com a programação desejada, com intervalos mínimos de 15 minutos.
ATENÇÃO
Colocar a chave selecionadora de tensão na mesma da rede local, que deverá ser a mesma da carga.
A rede local + carga = chave selecionadora
127V Y 127V Y 127V
220V Y 220V Y 220V
PRECAUÇÕES
· Conecte o plug de seu aparelho na tomada fêmea do timer de maneira que fique firme.
· Não conecte nenhum aparelho que possa exceder a capacidade de 10 A.
Ex.: Em 127 Y V1100 W Y Em 220 V Y 2200 W
· Aquecedores e aparelhos similares não são recomendados com o uso de timer. No caso de uso devem estar constantemente vigiados.
Funcionamento
1. Acerte a hora do timer de acordo com o horário atual, girando o disco numerado em sentido horário até que a hora atual coincida com a seta (triângulo preto).
2. A parte preta do disco é dividida em pequenas aletas que equivalem a 15 minutos cada.
Ex.: Caso necessite que alguma lâmpada se acenda todos os dias às 19 h e se apague às 23 h, basta pressionar as aletas pretas entre 19:00 e 23:00 horas.
3. Após acertar a hora, escolha a programação, ajuste a tensão da rede local, coloque a carga (seu aparelho) no timer e conecte-o à uma tomada.
4. A chave lateral tem 2 posições:
ON - Independente do horário programado, a carga fica ligada constantemente.
T - A carga obedece a programação.
5. Uma vez programado, ligado com a chave lateral na posição T, a cada 24 horas a mesma operação será repetida automaticamente.
Dados técnicos
|
Entrada |
127 / 220 V |
|
Freqüência da rede |
60 Hz |
|
Consumo |
1,5 VA |
|
Indicação |
Analógica |
|
Programação |
Diária |
|
Nº máx de comutações (liga/desliga) |
96/dia |
|
Intervalo mínimo entre comutações |
15 min |
|
Tipo de saída |
Tomada energizada |
|
Corrente de saída |
10A - 250 Vca cosj =1 |
|
Temperatura de trabalho |
-10ºC a + 50ºC |

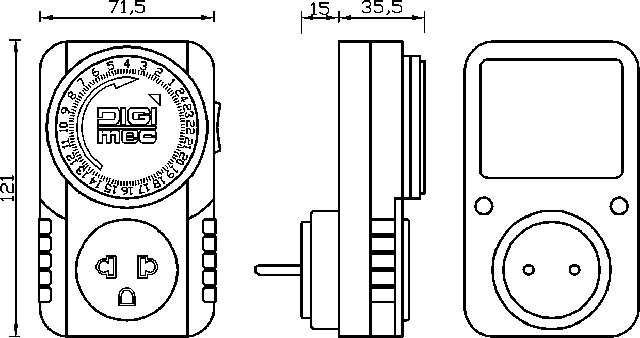

Dimensões (mm)
