Temperatura

Controladores microprocessados com saída de alarme temporizada

Tipo: FMX-136 e SMX-136


Introdução

Os controladores de temperatura microprocessados FMX-136 e SMX-136 foram desenvolvidos pela Digimec para aplicações industriais onde o controle de tempo e tempe-ratura são fatores fundamentais. A sintonia do valor desejado de temperatura, bem como o tempo de operação, são programáveis pelo teclado frontal e memorizados no aparelho. Montados em caixa plástica normalizada para embutir em painéis.

principais características

·         Fácil programação pelas teclas frontais.

·         Senha para liberar parâmetros ao operador.

·         Modo de controle: aquecimento e temporização.

·         Alarme sonoro incorporado.

·         Entrada termopar tipo “J’’ e “K’’.

·         Ajuste de correção de sensor.

·         Controle ON-OFF ou PD (Proporcional-Derivativo) com ajuste de banda.

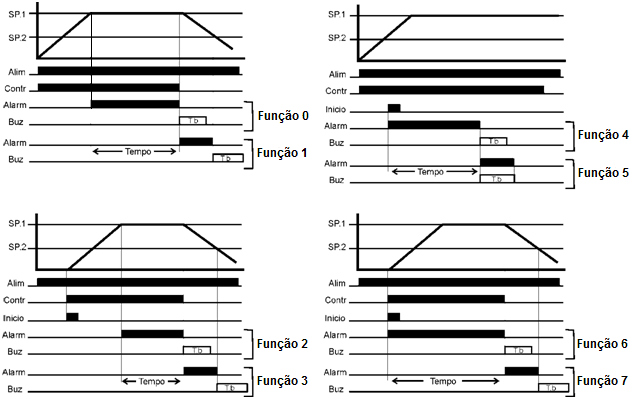

Diagrama(s) de funcionamento

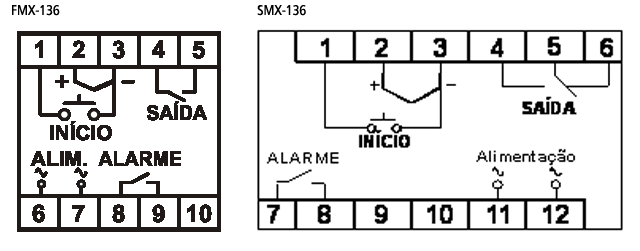

Diagrama(s) de ligação

Dados técnicos

Alimentação

24, 48, 110 ou 220 Vca

Frequência da rede

50 - 60 Hz

Consumo

5 VA

Indicação digital
Temperatura / Tempo

Display à leds vermelhos de alto brilho com 4 dígitos

Altura dos dígitos

10 mm

Entrada de temperatura

Termopar tipo "J" e "K''

Escala de temperatura

J (-50 a 750ºC) / K (-50 a 1300ºC)

Base de tempo

Ajustável de 0,1 a 999,9 minutos

Saídas

Controle aquecimento: 5 Amp 250Vca max. carga resistiva
Alarme (temporizado):5 Amp 250Vca max. carga resistiva

Vida útil dos contatos

Mecânica (sem carga) 10.000.000 operações
Elétrica (com carga resistiva) 1.000.000 operações

Saída para tempo de processo

Alarme sonoro incorporado

Temperatura ambiente

De trabalho: 0 a 50ºC
De armazenamento: -10 a 65ºC

Umidade relativa

20 a 90% sem condensação

Grau de proteção da caixa

IP 64

Grau de proteção dos terminais

IP 10

Capacidade dos terminais

Fio 2,5 mm²

Cabo com terminal

2,5 mm²

Condutor sólido

2,5 mm²

Torque de aperto

0,5 - 0,6 Nm

Parafuso dos terminais

M3

Material da caixa

Termoplástico

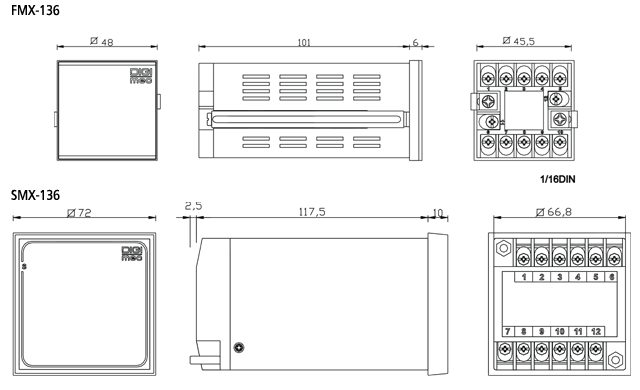

Dimensões (mm)
