Equipamentos de segurança

Relés de proteção bimanual

Tipo: JPB-1, DPB-1 e MPB-1


Introdução

Os relés de proteção bimanual tipos JPB-1, DPB-1 e MPB-1 foram desenvolvidos para aplicações industriais, onde segurança, repetibilidade e confiabilidade são fundamentais para garantir o uso destes aparelhos em serviços contínuos sob as mais rígidas condições de trabalho. São acionados por botões e necessitam da atuação simultânea das duas mãos do operador para que o equipamento seja acionado. Montados em caixas plásticas de forma compacta e robusta para permitir uma aplicação segura em painéis elétricos, possuindo um sistema de fácil fixação através de trilhos DIN ou parafusos (mediante um adaptador opcional para as caixas J e D).

Funcionamento

O relé de saída comuta seus contatos para a posição de trabalho somente quando os dois botões de comando ligados ao aparelho forem acionados com um intervalo de tempo menor ou igual a 0,3 seg. Caso este lapso de tempo seja ultrapassado será necessário um novo acionamento. Se houver interrupção ou alívio de um dos botões o relé se desenergizará e será necessário novo comando.

Diagrama(s) de funcionamento

Dados técnicos

Alimentação (+10% -15%)

24 Vcc / 24, 110, 220, (110-220) Vca (especificar)

Frequência da rede

50 - 60 Hz

Consumo

3 VA (aproximadamente)

Relé de saída

5 Amp 250Vac máx. carga resistiva

Material dos contatos

AgCdO

Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambiente

De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C

Umidade relativa de trabalho

20 a 90% sem condensação

Material da caixa

Termoplástico

Grau de proteção da caixa

IP 51

Grau de proteção nos terminais

IP 20

Capacidade dos terminais

Fio: 2,5 mm²

Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm²

Torque de aperto: 0,5 a 0,6 Nm

Fixação

Trilho DIN 35 mm ou parafuso (com acessório para caixa J e D)

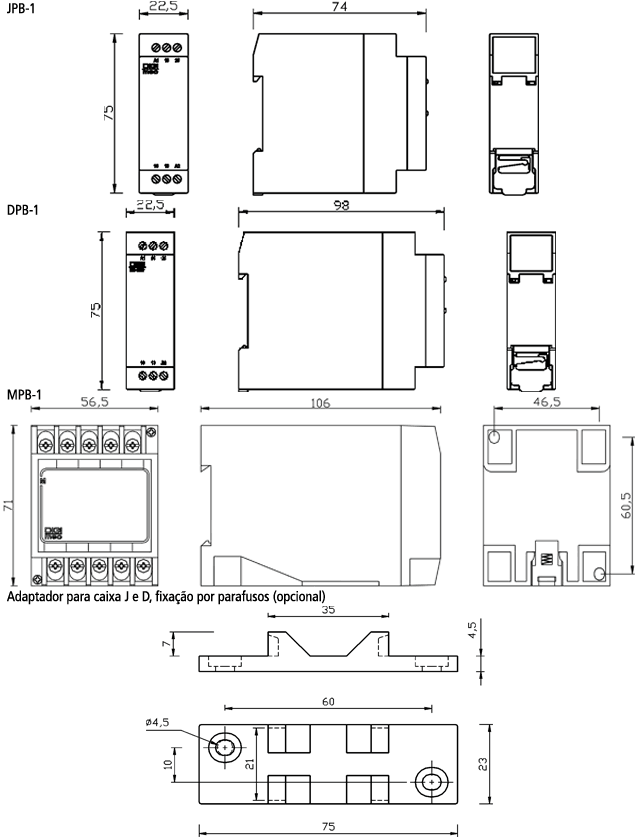

Dimensões (mm)
