Contadores e Totalizadores

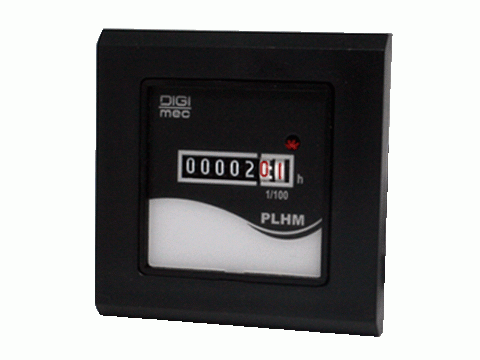

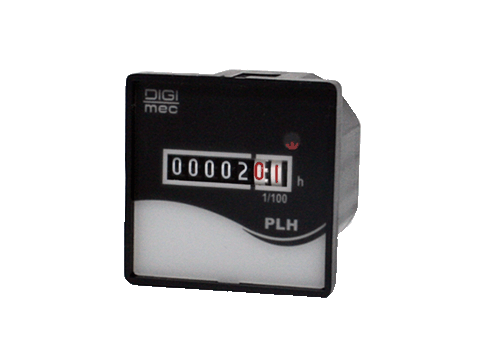

Tipo: PLH, PLHM e PLHT
Introdução
A Digimec possui em sua linha de produtos os totalizadores de horas eletromecânicos (horímetros) com contagem progressiva e acumulativa. Realizam uma leitura de horas e centésimos de horas, podendo ser alimentados por tensão alternada ou contínua (especificar). Sua fabricação apresenta alta resistência a choques, vibrações e imunidade a ruídos elétricos, além de possuírem um sistema de fácil fixação para porta de painéis ou trilho DIN (especificar).
Principais aplicações
.
Funcionamento
Estes aparelhos dispõem de um micromotor, que uma vez energizados, movimenta-se um conjunto de engrenagens com contagem progressiva e acumulativa, indicando em seu frontal a totalização do tempo no qual ficou energizado. Sua resolução é dada em centésimos de horas 1/100, ou seja, cada unidade equivale a 36 segundos. Quando totalizado 1 hora, o horímetro estará indicando em seu frontal o valor de 00001,00 h. Para converter centésimos de horas em minutos basta multiplicar o valor dos dois dígitos posteriores a casa decimal por 0,6. Exemplo: quando totalizado 1 hora e 51 minutos energizado, o horímetro indicará em seu frontal o valor de 00001,81 h (81 x 0,6 = 51 minutos). Este modelo de totalizador não possui função reset.

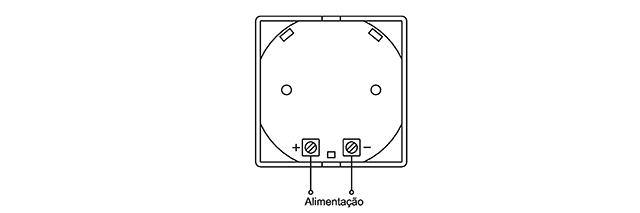

Diagrama(s) de ligação
Dados técnicos
|
Alimentação (+10 % -15 %) |
6-30, 10-80 Vcc, 24, 48, 110, 220 Vca (especificar) |
|
Frequência da rede |
60 Hz (fixo para 48 V) |
|
Consumo |
1,2 VA máx. (aproximadamente) |
|
Indicação digital |
Roletes mecânicos |
|
Número de dígitos |
7 (sete) dígitos |
|
Altura dos dígitos |
4 mm |
|
Precisão |
+ 0,1 do valor indicado |
|
Ponto decimal |
2 casas decimais (centésimos de horas) |
|
Leitura máxima |
99999,99 h |
|
Temperatura ambiente |
De trabalho: -25 a 80 °C |
|
Umidade relativa de trabalho |
20 a 90 % sem condensação |
|
Grau de proteção |
IP 54 |
|
Capacidade dos terminais |
Fio: 2,5 mm² |
|
Fixação |
PLH: Frente de painel 48 x 48 mm |

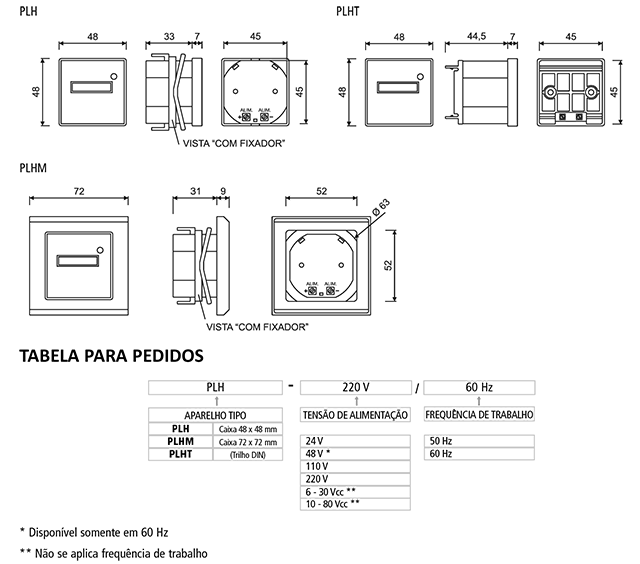

Dimensões (mm)
