Tipo: CRY18 e CRY30
Introdução
Os sensores capacitivos são dispositivos com a capacidade de detectar a presença de materiais metálicos e materiais não metálicos, tais como: ferro, aço, cobre, plástico, madeira, papéis, líquido, pó, vidro, etc. Também podem ser empregados em controles de nível em tanques, reservatórios, silos, etc.
Funcionamento
O funcionamento é baseado na geração de um campo capacitivo. Esta capacitância é formada por duas placas metálicas carregadas com cargas elétricas que tem o seu campo elétrico alterado na aproximação do material a ser detectado, alterando assim a capacitância das placas, alternamos sua condição de saída.

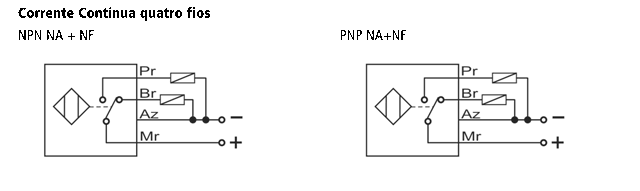

Diagrama(s) de ligação

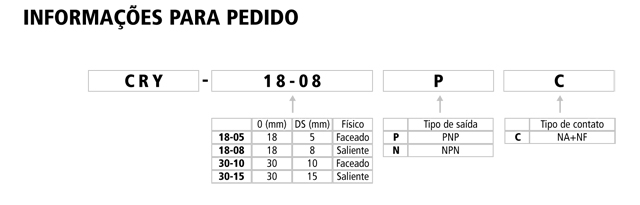

Dados técnicos
|
Distância sensora |
Ø 18 mm: 05 mm, 08 mm (especificar) Ø 30 mm: 10 mm, 15 mm (especificar) |
|
Histerese |
Máximo 10% da distância sensora |
|
Tensão |
10 - 30 Vcc |
|
Freq. de resposta |
50 Hz |
|
Tensão residual |
3,5 V |
|
Afeição pela temp. |
+10°C máx. de distância de detecção a 20°C |
|
Corrente de saída |
Máx. 200 mA |
|
Resistência de isolam. |
Min. 50MW (500 V) |
|
Rigidez dielétrica |
1500 Vac 50/60Hz durante 1 minuto |
|
Indicador |
Led indicador de funcionamento (Vermelho) |
|
Temp. de trabalho |
-25 a +70°C |
|
Temperatura de armazenamento |
-30 a +80°C |
|
Umidade ambiente |
35 a 95% |
|
Proteção |
Proteção contra surtos, sobrecorrente e proteção de curto circuito |
|
Material |
Plástico |
|
Grau de proteção |
IP67 |
Dimensões (mm)
