Fontes e sensores
Tipo: MFR-1
Introdução
As fontes de alimentação tipos MFR-1 da Digimec são aparelhos desenvolvidos para amplificar os sinais provenientes de sensores indutivos, capacitivos ou fotoelétricos que por si só seriam insuficientes para aplicação em sistemas de automatização. São confeccionados em caixa de ABS, para montagem interna em painéis elétricos com fixação através de trilhos DIN ou parafusos.
Principais aplicações
Sua principal função, além de servir como fonte de alimentação, é amplificar o sinal de saída de sensores indutivos, capacitivos e fotoelétricos para que possam comandar potências maiores de sistemas elétricos ou eletromecânicos. Assim, podem comandar contadores, indicadores de velocidades, esteiras rolantes, máquinas para embalagem, seladoras, etiquetadoras, etc.
Funcionamento
O modelo MFR-1 como fonte de alimentação pode ser acoplado tanto a sensores NPN como PNP. Para facilidade das ligações os terminais estão identificados assim como a polaridade da saída 24 Vcc. Ao receber a informação dada pelo sensor externo, seja indutivo, capacitivo ou fotoelétrico, o relé de saída comutará seus contatos para a posição de trabalho, sendo sinalizado por led (aceso = energizado).

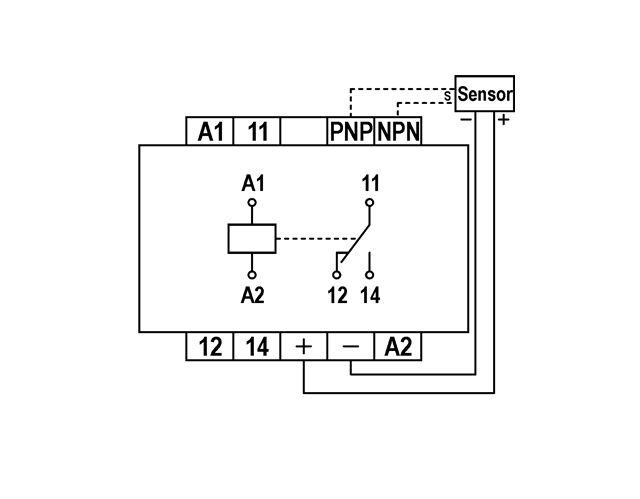

Diagrama(s) de ligação
Dados técnicos
|
Alimentação (+10% -15%) |
12 ou 24 Vcc / 24Vca, 110Vca ou 220 Vca (especificar) |
|
Frequência da rede |
50 ou 60 Hz ( especificar ) |
|
Consumo |
3 VA |
|
Saída de comando |
Relé 5A, 250 Vca (carga resistiva). |
|
Saída para sensores |
24 Vcc, 50mA |
|
Freqüência de resposta |
25 Hz |
|
Vida útil estimada (mecânica) |
10.000.000 operações. |
|
Temperatura ambiente |
0 a +50ºC |
|
Escalas de tempo |
1,5 , 5, 15, 30, 60, 120, 300 seg. (outras sob consulta) |

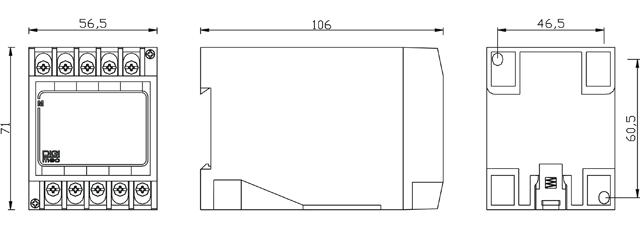

Dimensões (mm)
