Fontes e sensores
Tipo: MFC-1
Introdução
A fonte de alimentação chaveada tipo MFC-1 da Digimec foi desenvolvida para fornecer uma tensão contínua e estabilizada. Confeccionada em caixa plástica, para montagem interna em painéis elétricos com fixação através de trilho DIN ou parafusos.
Principais aplicações
Sua principal aplicação está em pesquisas científicas, universitárias e industriais, manutenção eletrônica.
Pode comandar:
Funcionamento
A fonte tipo MFC tem como princípio fornecer tensão estabilizada e constante para outros equipamentos que não podem operar com tensões variáveis em sua alimentação. A fonte é alimentada com uma tensão máxima de 240 Vca/280 Vcc pelos bornes A1 e A2 e fornecem uma tensão contínua de 12 ou 24 Vcc, conforme especificado.

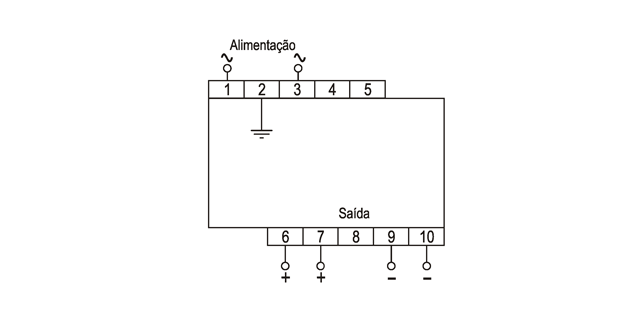

Diagrama(s) de ligação
Dados técnicos
|
Alimentação |
90-240 Vca/115-280 Vcc |
|
Frequência de rede |
50-60 Hz |
|
Tensão de saída |
12 ou 24 Vcc (especificar) |
|
Corrente máxima de saída |
1 A |
|
Potencia de saída |
Saída 24 Vcc: 24 W Saída 12 Vcc: 12 W |
|
Tempo de estabilização térmica |
< 30 min |
|
Temperatura de trabalho |
0 a 50 °C |
|
Temperatura de armazenamento |
- 10 a + 60 °C |
|
Umidade relativa de trabalho |
20 a 90 % sem condensação |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Material da caixa |
Termoplástico |
|
Material dos contatos |
AgCdO |
|
Capacidade dos terminais |
Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,4 Nm |
|
Fixação |
Trilho DIN 35 mm ou parafuso |

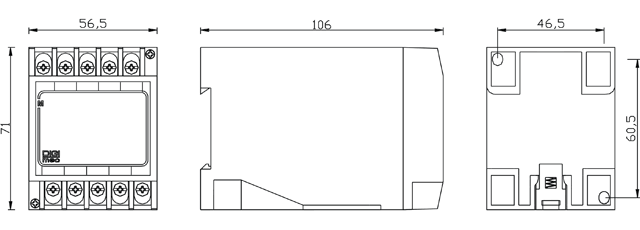

Dimensões (mm)
