Introdução
Os relés auxiliares desta série são montados em módulos com um perfil mais baixo auxiliando na montagem de painéis elétricos compactos. Cada módulo é composto por uma bobina e um arranjo de contatos reversores. Com este tipo de montagem são possíveis versões de um até seis relés na mesma montagem, sinalizados por leds, que acendem quando bobina energizada.
|
MODELO |
Quantidade de relé(s) reversor(es) |
Quantidade de Bobina(s) |
|
TDR-4 / 1 |
1 |
1 |
|
TDR-4 / 2 |
2 |
2 |
|
TDR-4 / 3 |
3 |
3 |
|
TDR-4 /N TDR-SSR |
N NA |
N 1 |
Principais Características

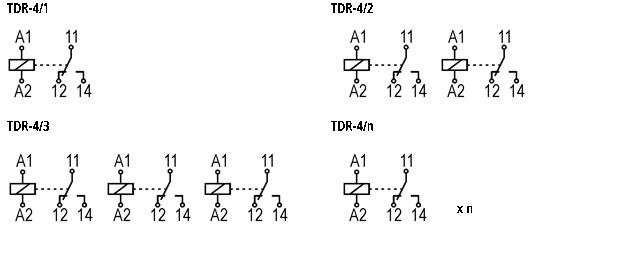

Diagrama(s) de ligação
Dados técnicos
|
Alimentação (-15% +10%) |
24Vcc (especificar) |
|
Frequência da rede |
50 - 60 Hz (Vca) |
|
Consumo |
3 VA (aproximadamente) |
|
Relé de saída |
3Amp40 Vcc |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Sem limite mecânico de vida útil |
|
Temperatura ambiente |
De trabalho: 0 a 50°C De armazenamento: -10 a 60°C |
|
Umidade relativa de trabalho |
20 a 90 % sem condensação |
|
Grau de proteção da caixa |
TDR: IP 00 |
|
Grau de proteção nos terminais |
IP 20 |
|
Capacidade dos terminais |
Fio: 2,5mm² Cabo com terminal: 2,5mm² Condutor sólido: 2,5mm² Torque de aperto: 0,5 a 0,6 Nm |
|
Posição de montagem |
Qualquer |
|
Fixação |
TDR: Trilho DIN 35 mm |
|
Nota: Ao desembalar o produto conferir se a tensão de alimentação está de acordo com seu pedido. |
|

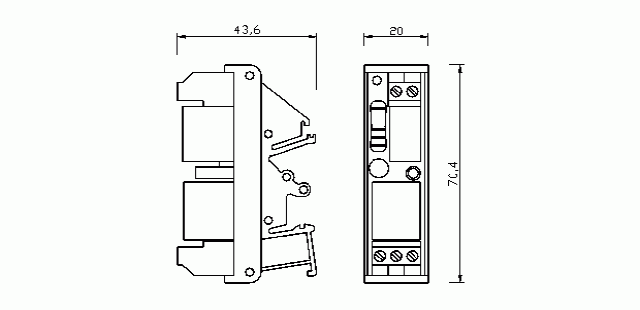

Dimensões (mm)
