Tipo: JDR e DDR
Introdução
Os relés auxiliares desta série são apresentados em versões de um até três relés na mesma caixa, com uma ou duas bobinas, sinalizada(s) por led. Essa característica proporciona um grande número de configurações possíveis mostradas na tabela abaixo:
|
MODELO |
Quantidade de Relé(s) Reversor(es) |
Quantidade de Bobina(s) |
|
JDR-4 / DDR-4 |
1 |
1 |
|
JDR-44 / DDR-44 |
2 |
1 |
|
JDR-444 / DDR-444 |
3 |
1 |
|
JDRA-44 / DDRA-44 |
2 |
2 |
|
JDRB-44 / DDRB-44 |
2 |
2 |
|
JDRB-444 / DDRB-444 |
3 |
2 |

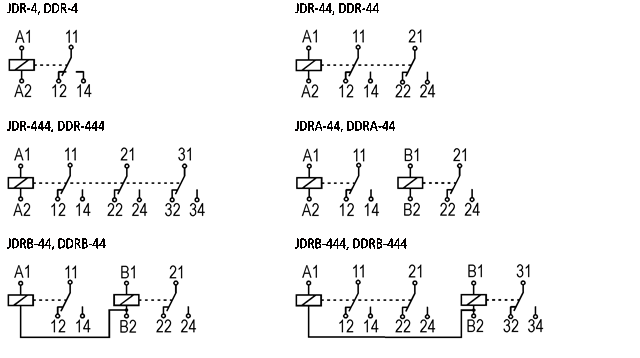

Diagrama(s) de ligação
Dados técnicos
|
Alimentação (-15% +10%) |
JDR-4, JDR-44, DDR-4, DDR-44: 24 Vca/Vcc, 110, 220 Vca, 48 a 250 Vca/Vcc |
|
Frequência da rede |
50 - 60 Hz (Vca) |
|
Consumo |
DDR: 3 VA (aproximadamente) |
|
Capacidade dos contatos |
DDR: 5 Amp 250Vca máx. carga resistiva – reversível |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica (sem carga): 1.000.000 operações |
|
Temperatura ambiente |
De trabalho: 0 a 50°C De armazenamento: -10 a 60°C |
|
Umidade relativa de trabalho |
20 a 90 % sem condensação |
|
Grau de proteção da caixa |
DDR, DDRA, DDRB, HDR: IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Capacidade dos terminais |
Fio: 2,5mm² Cabo com terminal: 2,5mm² Condutor sólido: 2,5mm² Torque de aperto: 0,5 a 0,6 Nm |
|
Posição de montagem |
Qualquer |
|
Fixação |
Trilho DIN 35 mm ou parafusos com adaptador opcional |
|
Nota: Ao desembalar o produto conferir se a tensão de alimentação está de acordo com seu pedido. |
|
|
Não ultrapassar de forma alguma a corrente nominal dos relés: 5 A (carga resistiva). |
|
Dimensões (mm)
