Temporizadores

Temporizadores com retardo na energização

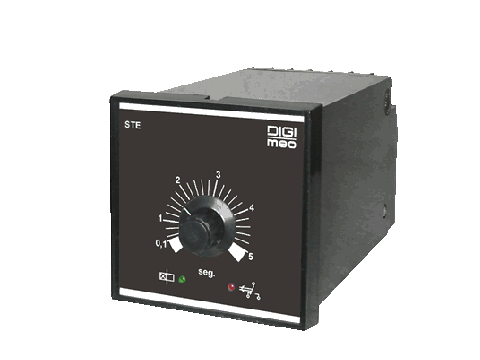

Tipo: FTE-1/11/14, STE-1/11/14 e CTE-1/11/14


Introdução

Os temporizadores eletrônicos com função “RETARDO NA ENERGIZAÇÃO” são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Estes aparelhos são montados em caixa de ABS de forma compacta e robusta para permitir uma aplicação segura em todo o tipo de indústria.

Esta família de temporizadores é constituída de aparelhos para montagem externa, são fixados por grampos. Fabricados em diversas escalas e voltagens, facilitam o trabalho do projetista e do montador.

Funcionamento

Os temporizadores com a função “RETARDO NA?ENERGIZAÇÃO” comutam seu(s) contato(s) de saída para a posição de trabalho após o intervalo de tempo (t) selecionado na escala do aparelho, contado a partir do instante de sua energização.

Nesta série de aparelhos encontramos, dependendo do temporizador escolhido, diferentes arranjos de contatos como mostram os respectivos diagramas de ligações. Os contatos temporizados atuam como descrito acima e os instantâneos ficam comutados para a posição de trabalho enquanto o aparelho estiver energizado.

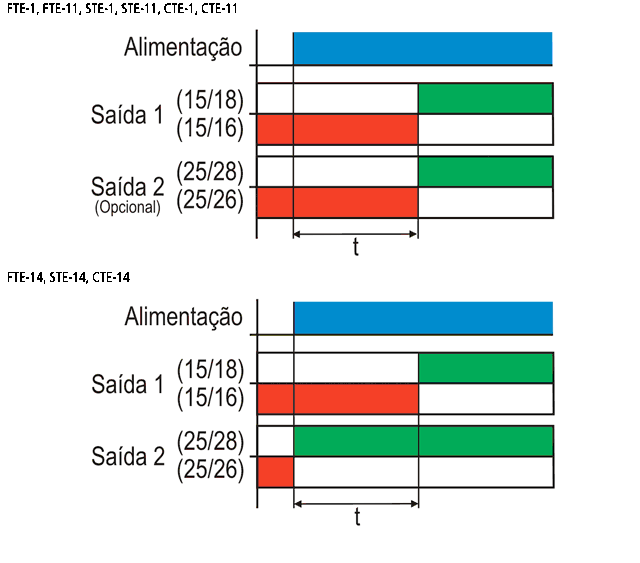

Diagrama(s) de funcionamento

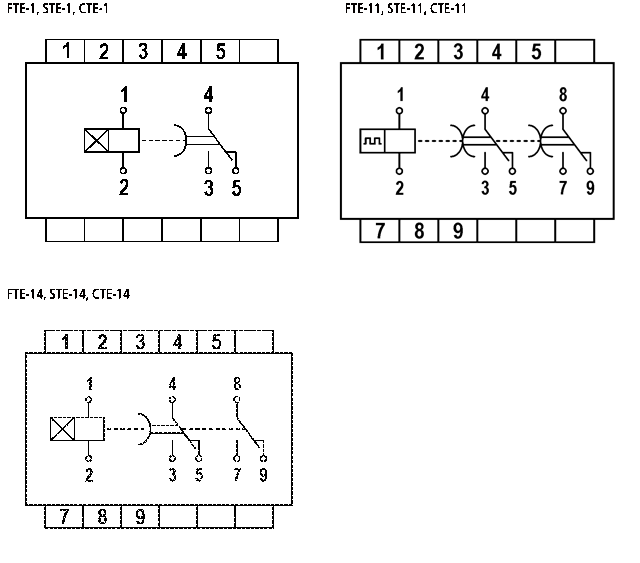

Diagrama(s) de ligação

Dados técnicos

Alimentação (+10% -15%)

12-24-48-90 a 240-380-440Vca/12-24-48-110-125-220Vcc (outras sob consulta)

Escalas

0,5 - 1,5 - 3 - 5 - 6 -15 - 30 - 60 - 120 - 180 - ­300 seg

3 - 6 - 15 - 30 - 60 - 120 - 180 min

5 - 15 - 30 hs

Frequência da rede

50 - 60 Hz

Consumo

3 VA

Contatos de saída

5 A máx. em 250 Vca - Carga resistiva

Precisão de escala

4%

Precisão de repetibilidade

± 2 %

Tempo de retorno

100 ms

Temperatura ambiente

0 a +50ºC

Grau de proteção

IP20 (invólucro e terminais)

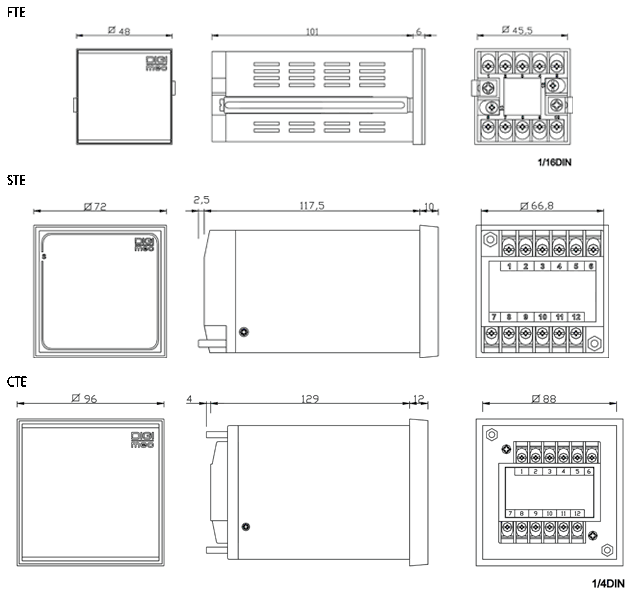

Dimensões (mm)
