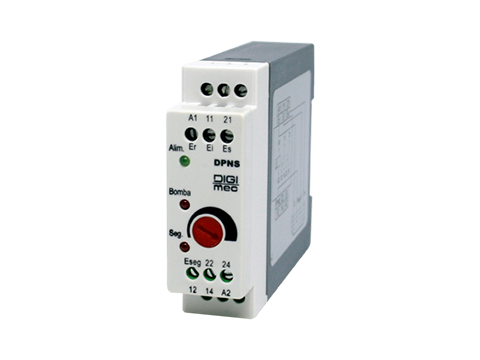

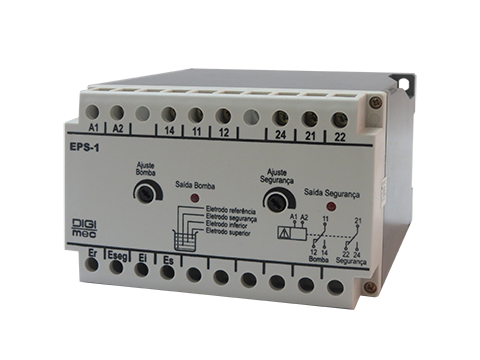

Relé de nível com eletrodo de segurança

Tipo: DPX-1, DPNS-1 e EPS-1

Introdução

Funcionamento

Um circuito eletrônico compara a corrente que circula entre os eletrodos conectados ao aparelho, com um valor selecionado no frontal através de um potenciômetro. O aparelho comuta seus contatos de saída para a posição de trabalho ou repouso quando o líquido cobrir ou descobrir o eletrodo.
Estes aparelhos possuem também uma saída à relé independente, denominado “segurança”, a qual comuta seus contatos para a posição de repouso, apagando o led “Seg”sempre que o líquido descobrir o eletrodo de segurança. Este eletrodo deverá ser colocado sempre abaixo do eletrodo inferior.

Função Enchimento:

DPX-1 e EPS-1
Ex.: Caixa d’água. Usar três eletrodos um de nível inferior (Ei), um de nível superior (Es) e o eletrodo de referência (Er).
Ao energizar o aparelho com o eletrodo superior (Es - nível máximo) coberto, o relé “Saída” ficará desenergizado e o led “Bomba” ficará apagado. Com o consumo, o nível tende a cair descobrindo o eletrodo superior (Es) o relé de saída permanece desenergizado. Ao descobrir o eletrodo inferior (Ei - nível mínimo) o relé de saída é energizado, O led “Bomba” acende e assim permanece até que o líquido cubra o eletrodo superior (Es) desenergizando o relé de “saída”. O led “Bomba” apaga. E assim sucessivamente.

AJUSTE DA SENSIBILIDADE
Com o aparelho energizado e todos os eletrodos cobertos pelo líquido, girar o trimpot do frontal totalmente no sentido anti-horário, em seguida, girar lentamente no sentido horário até que o led indicativo da saída “Seg” acenda e em sequência o led indicativo da saída “Bomba” apague e permaneça apagado. Para testar, desligue momentaneamente o cabo do eletrodo de referência (Er). O led "Seg" apaga (quando presente) e o led “Bomba”acende, caso contrário, repita o procedimento. Para o bom desempenho do sistema, recomendamos limpar os eletrodos periodicamente.

Função Esvaziamento:

DPNS-1
Poço Artesiano, esvaziamento de um reservatório. Usar um eletrodo de nível inferior (Ei), um de nível superior (Es) e o eletrodo de referência (Er).
Ao energizar o aparelho com o eletrodo superior (Es) coberto, o relé de saída será energizado, acendendo o led “Bomba”e o nível começará a baixar descobrindo o eletrodo superior (Es). O relé continua energizado. Ao descobrir o eletrodo inferior (Ei - nível mínimo) a bomba é desligada. O led “Bomba” apaga. Só voltará a ligar quando o nível cobrir novamente o eletrodo superior (ES - nível máximo). E assim sucessivamente.

AJUSTE DA SENSIBILIDADE
Com o aparelho energizado e todos os eletrodos cobertos pelo líquido, girar o trimpot do frontal totalmente no sentido anti-horário, em seguida, girar lentamente no sentido horário até que o led indicativo da saída “Seg” acenda e, em sequência o led indicativo da saída “Bomba” acenda e permaneça aceso. Para testar, desligue momentaneamente o cabo do eletrodo (Er). Os leds apagam, caso contrário, repita o procedimento. Para o bom desempenho do sistema, recomendamos limpar os eletrodos periodicamente.

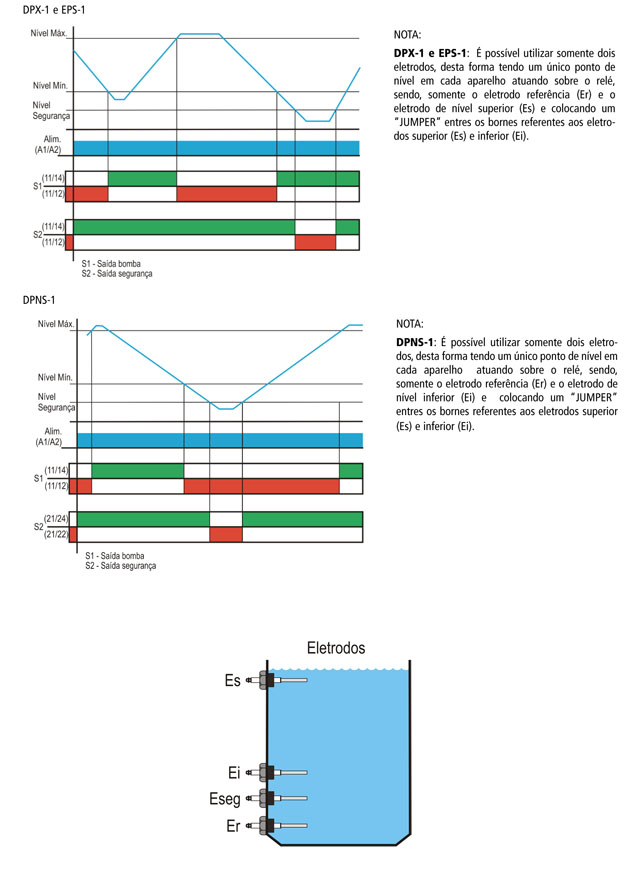

Diagrama(s) de funcionamento

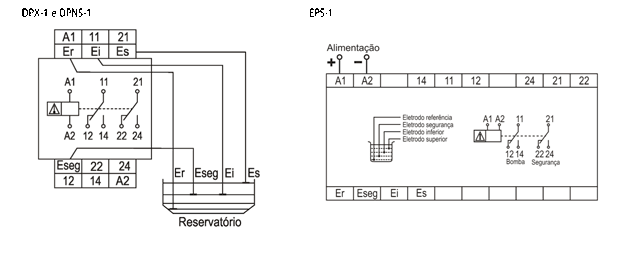

Diagrama(s) de ligação

Dados técnicos

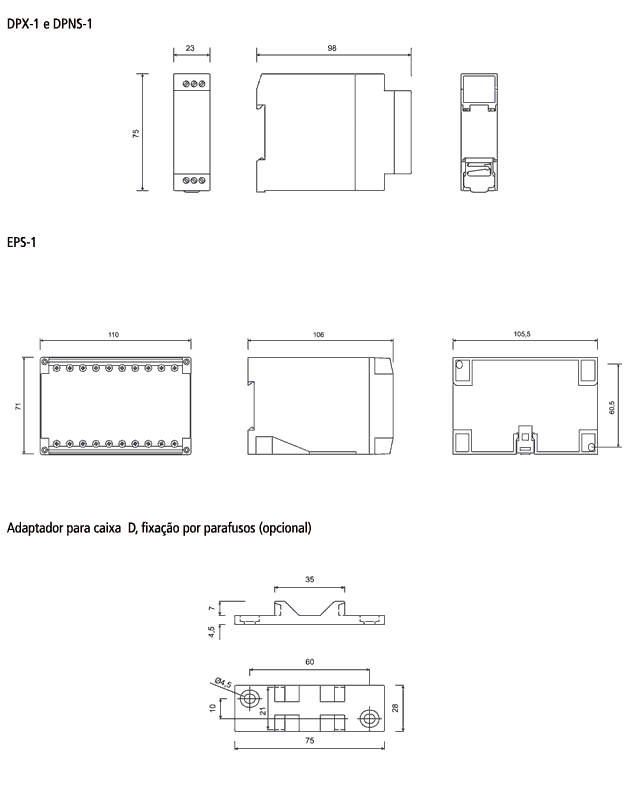

Dimensões (mm)
