Controles de Nível

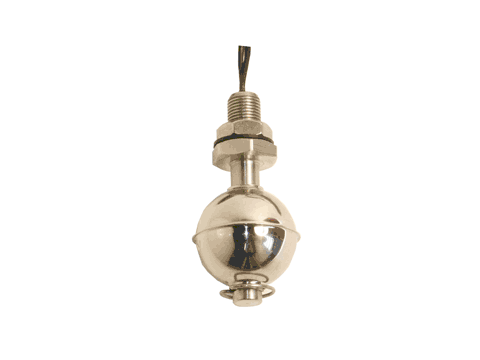

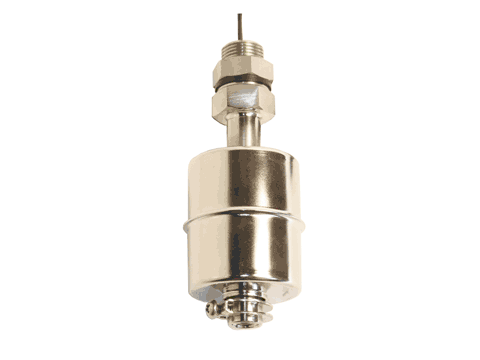

Tipo: RF-3001D / RF-3501D / RF-4501D e RF-5001D
Introdução
Os mini-interruptores de nível são dispositivos eletromecânicos compactos, simples e estão prontos para serem instalados em qualquer espaço pequeno. Podem suportar produtos químicos, altas temperaturas e pressões se o usuário selecionar corretamente o material do flutuador indicando níveis para fins de controle e automação.
Principais aplicações
São aplicações típicas dos sensores de nível RF:
Controle e supervisão do nível em reservatórios de água, produtos químicos lubrificantes, combustíveis, destiladores, etc.
Funcionamento
Quando o campo magnético de um ímã permanente colocado na boia de flutuação se aproxima de um relé reed inserido na haste fixa, o contato atraca e fecha um circuito elétrico. Quando o campo magnético é afastado o contato é desfeito e o circuito elétrico abre.
ATUAÇÃO HORIZONTAL
ATUAÇÃO VERTICAL
GRAVIDADE ESPECÍFICA
Os níveis de atuação foram estipulados com base na gravidade específica da água (SG=1). Se o líquido a ser monitorado tiver um SG muito diferente, o flutuador não aciona o reed. Recomendamos verificar qual o SG do produto a ser monitorado.
PROTEÇÃO
Cargas indutivas - Nunca chavear diretamente válvulas solenoides, motores ou interruptores magnéticos, visto que os contatos dos relés reed serão submetidos a altas tensões induzidas durante a abertura dos contatos. A aplicação de circuitos de proteção, tais como, RC, varistores ou diodos são recomendáveis.
Cargas capacitivas - Ao chavear cargas capacitivas, como capacitores, lâmpadas incandescentes, etc. Os contatos dos relés reed serão submetidos a um aumento significativo da corrente atual. Nestas condições a aplicação de supressores de surtos ou limitadores de corrente são recomendáveis.

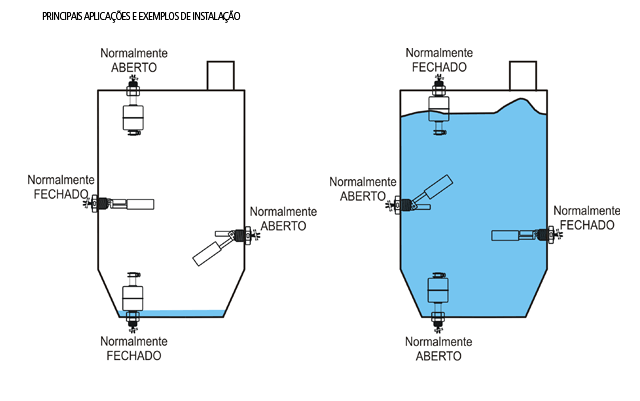

Diagrama(s) de funcionamento
Dados técnicos
|
Tensão máxima de comutação |
220 Vca/200 Vcc |
|
Corrente máxima de comutação* |
0,5 A |
|
Potência máxima de comutação* |
50 W |
|
Pressão máxima |
RF-3001D: 10 kg/cm² RF-4501D: 12 kg/cm² RF-3501D: 10 kg/cm² RF-5001D: 30 kg/cm² |
|
Densidade do líquido (SG) |
RF-3001D: 0,7 RF-4501D: 0,65 RF-3501D: 0,7 RF-5001D: 0,55 |
|
Cabo de ligação |
2 x 22 AWG x 30 cm |
|
Grau de proteção da saída elétrica |
IP 66 |
|
Temperatura de operação |
-20 a 120°C |
|
Material |
Aço inox 304 |
|
Instalação |
Vertical: RF-3001D, RF-3501D, RF-4501D, RF-5001D |
|
Contato |
N.A ou N.F |

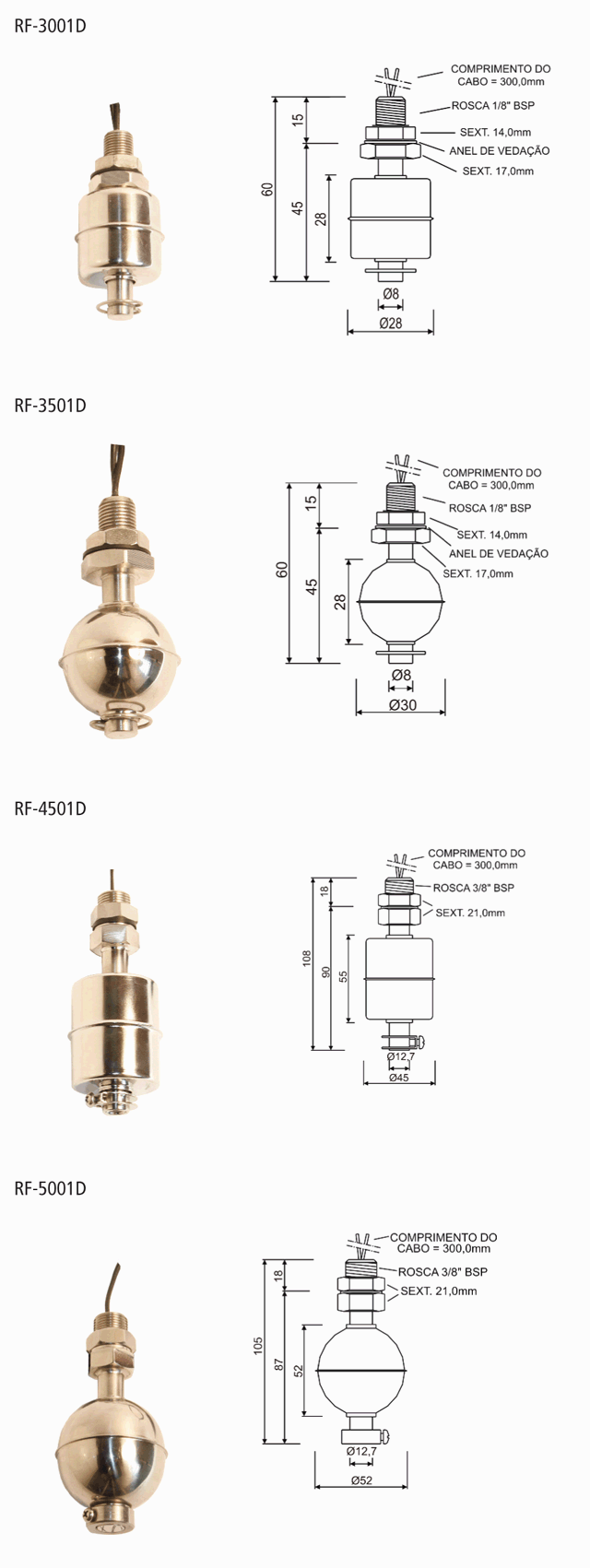

Dimensões (mm)
