Proteção

Supervisor trifásico tempo ajustável

Tipo: DPX-138


Introdução

A Digimec apresenta para o mercado seu mais novo supervisor trifásico com correção automática da sequência das fases, tipo DPX-138, desenvolvido para proteção de equipamentos elétricos trifásicos, que não podem operar quando houver anomalias como falta de fase, inversão da sequência trifásica, desequilíbrio entre fases e sub ou sobre tensão.

PRINCIPAIS CARACTERÍSTICAS

  • Supervisor de tensão trifásico.
  • Ajuste de sub e sobre tensão.
  • Tempo de retardo no ligamento e retardo no desligamento, ajustáveis.
  • Sequência de fase.
  • Falta de fase.
  • True RMS.
  • 1 saída para controle.
  • 1 saída para controle com correção automática da sequência de fase .
  • Caixa compacta e resistente.

Funcionamento

 Com a rede trifásica equilibrada ligada ao equipamento, o circuito identifica se a sequência trifásica esta convencionada ou não. Caso esteja, ele habilita o controle através da saída 1, inibindo a saída 2. Caso não esteja na sequência, automaticamente habilita o controle através da saída 2, inibindo a saída 1. Em ambos estados a saída permanecera energizada ate que ocorra:

  • Falta de fase
  • Desequilíbrio entre fases
  • Sub ou sobretensão

Os relés DPX-138 possuem dois tempos ajustáveis; um para retardo no ligamento e outro para retardo no desligamento. Este supervisor detecta falta de fase com nível de tensão de retorno, na fase interrompida, menor que 80% da tensão de alimentação. Com sinalização de saída energizada ou desenergizada com indicação por Led. O Led quando aceso indica relé energizado. Quando houver alguma anomalia no sistema como sub ou sobretensão o led vem a piscar. Se a anomalia ultrapassar o tempo de retardo no desligamento, o relé é desenergizado e o led se apaga.



CONCEITOS DE FUNCIONAMENTO

Desequilíbrio entre fases (ANSI função 60)

O aparelho detecta um desequilíbrio no valor da tensão entre fases superior à 20% do valor nominal (assimetria modular) ou uma defasagem maior que 5% do que os 120°normais entre si (assimetria angular). Os relés serão instantaneamente desenergizados.

Falta de fase (ANSI função 48)

O aparelho detecta a falta de uma das fases da alimentação e desenergizará seus relés de saída sempre que uma delas for inferior em 20% do valor da tensão nominal do aparelho. Isso garante seu funcionamento mesmo quando se supervisiona circuitos com motores elétricos que induzem uma voltagem que aparenta ser a fase que está faltando.

Sequência de fase (ANSI função 47)

Se a sequência convencionada como correta for trocada, o que causaria inversão na rotação dos motores elétricos alimentados por esse circuito, o relé de comando automaticamente é energizado habilitando o circuito que fara a inversão da rede.

Sub ou Sobretensão (ANSI função 27 e 59)



Se o valor de alimentação da rede trifásica diminuir ou aumentar até valores, individualmente ajustáveis no frontal do aparelho, os relés de saída serão desenergizados instantaneamente.

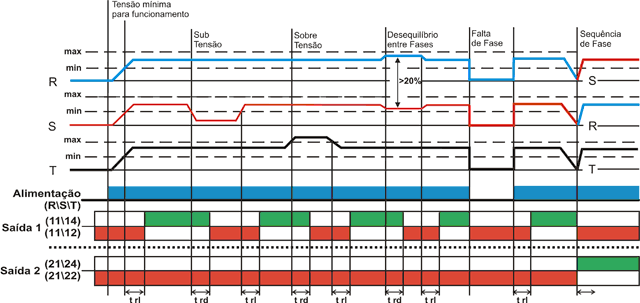

Diagrama(s) de funcionamento

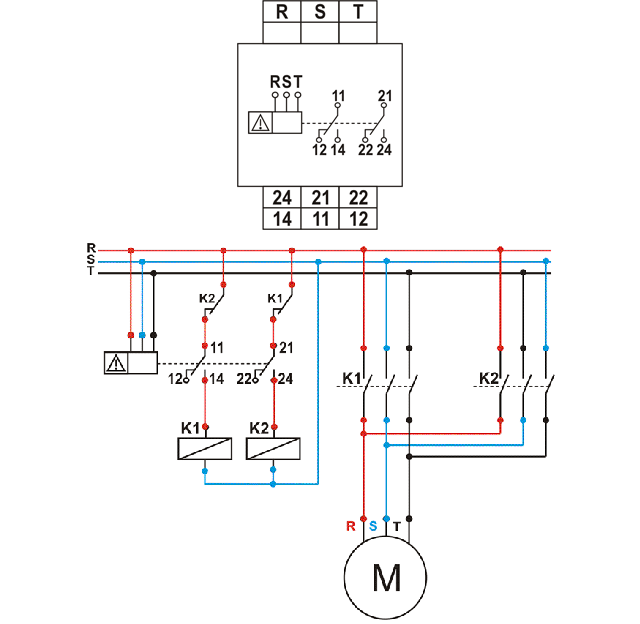

Diagrama(s) de ligação

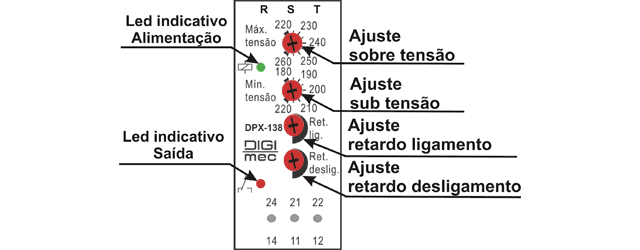

Ajustes frontais

Dados técnicos

Alimentação (-15% +10%)

110, 220, 380, 440, 460 ou 480 Vca (especificar)

Frequência da rede

50 - 60 Hz

Consumo

3 VA (aproximadamente)

Sequência de fase (ANSI 47)

Positiva: (RST – STR – TRS)

Desequilíbrio entre fases (ANSI 60)

20% fixo

Subtensão (ANSI 27)

110 Vca – ajustável de 90 a 110 Vca
220 Vca – ajustável de 180 a 220 Vca
380 Vca – ajustável de 300 a 380 Vca
440 Vca – ajustável de 350 a 440 Vca
460 Vca – ajustável de 370 a 460 Vca
480 Vca – ajustável de 390 a 480 Vca

Sobretensão (ANSI 59)

110 Vca – ajustável de 110 a 130 Vca
220 Vca – ajustável de 220 a 260 Vca
380 Vca – ajustável de 380 a 460 Vca
440 Vca – ajustável de 440 a 530 Vca
460 Vca – ajustável de 460 a 550 Vca
480 Vca – ajustável de 480 a 570 Vca

Ajuste de retardo desligamento

0 a 20 segundos

Repetibilidade

Tensão: 2% fim de escala
Tempo: 5% fim de escala

Histerese

Tensão: 2% fim de escala
Tempo: 2% fim de escala

Tempo de comutação

20 ms

Tempo de comutação após falha

100 ms

Tempo de retorno

100 ms

Tempo de estabilização térmica

< 30 min

Tempo de energização

< 2 seg.

Relé de saída

SAÍDA 1= 5 Amp 250 Vca máx. carga resistiva reversível
SAÍDA 2= 5 Amp 250 Vca máx. carga resistiva reversível

Material dos contatos

AgCdO

Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações

Temperatura Ambiente

De trabalho:0 a 50°C
De armazenamento: -10 a 60°C

Umidade relativa de trabalho

20 a 90 % sem condensação

Material da caixa

Termoplástico

Terminais de saída

Parafusos com alojamento fixo

Grau de proteção da caixa

IP 51

Grau de proteção nos terminais

IP 20

Capacidade dos terminais

Fio: 2,5 mm²
Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm²
Torque de aperto: 0,5 a 0,6 Nm

Fixação

Trilho DIN 35 mm ou parafuso

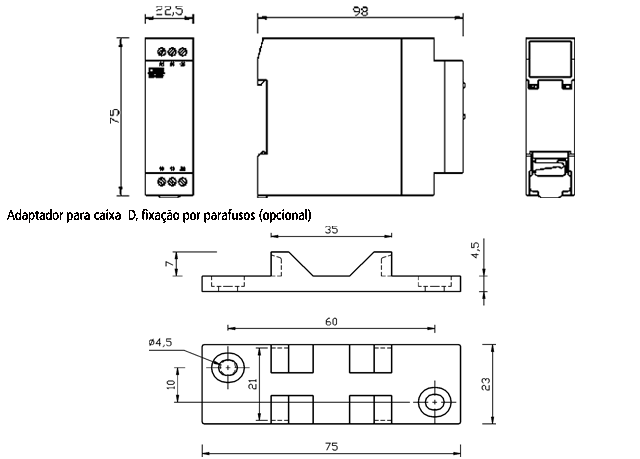

Dimensões (mm)
