Fontes e sensores

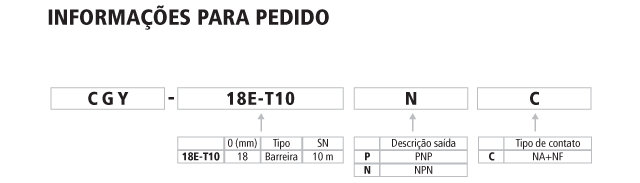

Tipo: CGY18E-T10
Introdução
Sensores fotoelétricos por luz infra-vermelha são dispositivos ativos, usados para comutar circuitos elétricos e eletrônicos de potência reduzida, sempre que algum objeto interromper seu feixe de luz.
Funcionamento
BARREIRA
É um sistema no qual o transmissor e o receptor são montados em unidades distintas funcionando com as duas peças oticamente alinhadas.

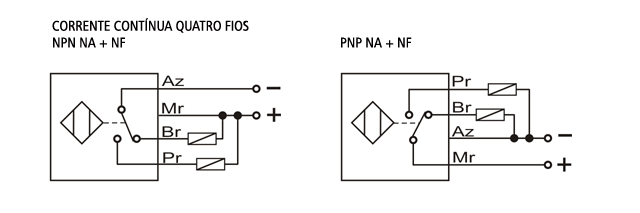

Diagrama(s) de ligação
Dados técnicos
|
Distância sensora |
Difusão Reflexão Barreira |
|
Ø18mm: |
30 cm 02 m 10 m |
|
Histerese |
3-20% da distância sensora |
|
Fonte de luz |
LED infravermelho |
|
Tensão |
10-30 Vcc |
|
Freq. de resposta |
50 Hz |
|
Tensão residual |
3,5 V |
|
Afeição pela temp. |
+10°C máx. de distância de detecção a 20°C |
|
Corrente de saída |
Máx. 200 mA |
|
Resistência de isolam. |
Min. 50MW(500 V) |
|
Indicador |
Led indicador de funcionamento (vermelho) |
|
Temp. de trabalho |
-15 a +55°C |
|
Temp. de armazen. |
-15 a +55°C |
|
Umidade ambiente |
35 a 95% |
|
Proteção |
Proteção contra surtos, sobrecorrente e proteção de curto circuito |
|
Material |
Plástico |
|
Grau de proteção |
IP67 |
Dimensões (mm)
