Proteção
Tipo: DPIM-1 e DPIM-12
Introdução
A Digimec apresenta para o mercado seus monitores de corrente tipos DPIM-1 e DPIM-12, desenvolvidos para proteção de equipamentos elétricos que não podem operar quando houver anomalias como subcorrente ou sobrecorrente. Montados em caixas plásticas, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para caixas D).
Principais Características
Funcionamento
Com o equipamento alimentado em sua tensão nominal e em sua entrada de medição conectado o sinal de corrente a ser supervisionado, os relés de saída serão energizados durante o tempo de inibição, ajustado via frontal, e a partir disso, funcionarão de acordo com o modo de funcionamento selecionado.
O funcionamento detalhado dos modos está descrito a seguir:
Modo A: sobrecorrente
Se a corrente subir para um valor acima do valor ajustado, o relé é desenergizado imediatamente e volta a ser energizado automaticamente quando a corrente voltar ao valor abaixo do ajustado.
Modo B: sobrecorrente com memória
Se a corrente subir para um valor acima do valor ajustado, o relé é desenergizado imediatamente e só volta a ser energizado após o aparelho ser resetado pela alimentação.
Modo C: subcorrente
Se a corrente cair para um valor abaixo do valor ajustado, o relé é desenergizado imediatamente e volta a ser energizado automaticamente quando a corrente voltar ao valor acima do ajustado.
Modo D: subcorrente com memória
Se a corrente cair para um valor abaixo do valor ajustado, o relé é desenergizado imediatamente e volta a ser energizado após o aparelho ser resetado pela alimentação.
Modo E: dentro da faixa
Se a corrente subir para um valor acima do valor ajustado em sobrecorrente ou cair para um valor abaixo do valor ajustado em subcorrente, o relé será desenergizado imediatamente e volta a ser energizado automaticamente quando a corrente voltar para a faixa de trabalho.
Modo F: dentro da faixa com memória
Se a corrente subir para um valor acima do valor ajustado em sobrecorrente ou cair para um valor abaixo do valor ajustado em subcorrente, o relé será desenergizado imediatamente e volta a ser energizado após o aparelho ser resetado pela alimentação.
Modo G: fora da faixa
Se a corrente cair para um valor abaixo do valor ajustado em sobrecorrente ou subir para um valor acima do valor ajustado em subcorrente, o relé será desenergizado imediatamente e volta a ser energizado automaticamente quando a corrente sair da faixa de trabalho.
Modo H: fora da faixa com memória
Se a corrente cair para um valor abaixo do valor ajustado em sobrecorrente ou subir para um valor acima do valor ajustado em subcorrente, o relé será desenergizado imediatamente e volta a ser energizado após o aparelho ser resetado pela alimentação.

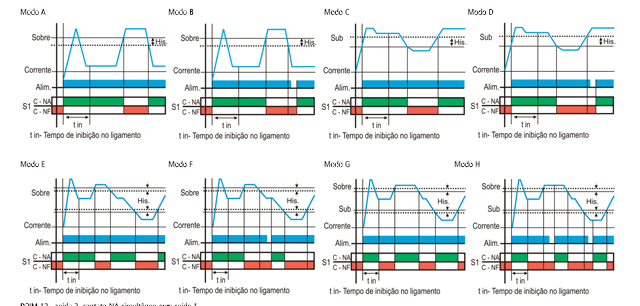

Diagrama(s) de funcionamento

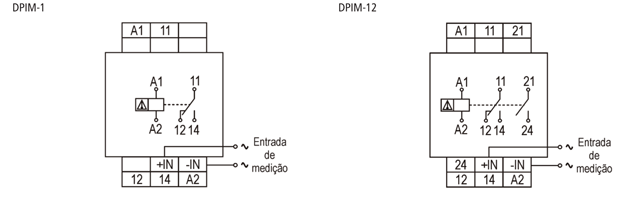

Diagrama(s) de ligação
Dados técnicos
|
Alimentação (-15% +10%) |
24, 110 ou 220 Vca (especificar) |
|
Frequência da rede |
50 - 60 Hz |
|
Consumo |
3 VA (aproximadamente) |
|
Escala de Subcorrente |
Ajustável de 0 a 5 A (> 5A medição através de TC) |
|
Escala de Sobrecorrente |
Ajustável de 0 a 5 A (> 5A medição através de TC) |
|
Tempo de inibição |
Ajustável 0,3 a 15 segundos |
|
Repetibilidade |
Tensão: 2% fundo de escala Tempo: 5% fundo de escala |
|
Histerese |
Tensão: 2% fundo de escala |
|
Tempo de comutação |
20 ms |
|
Tempo de comutação após falha |
100 ms |
|
Tempo de retorno |
100 ms |
|
Tempo de estabilização térmica |
< 30 min |
|
Tempo de energização |
< 2 seg. |
|
Relé de saída |
DPIM-1 = 1x 5 Amp 250 Vca máx. carga resistiva reversível. DPIM-12 = 2x 5 Amp 250 Vca máx. carga resistiva reversível. 1 x 5 Amp 250 Vca máx. carga resistiva NA. |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações |
|
Temperatura Ambiente |
De trabalho:0 a 50°C De armazenamento: -10 a 60°C |
|
Umidade relativa de trabalho |
20 a 90 % sem condensação |
|
Material da caixa |
Termoplástico |
|
Terminais de saída |
Parafusos com alojamento fixo |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Capacidade dos terminais |
Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm |
|
Fixação |
Trilho DIN 35 mm ou parafuso (com acessório opcional). |

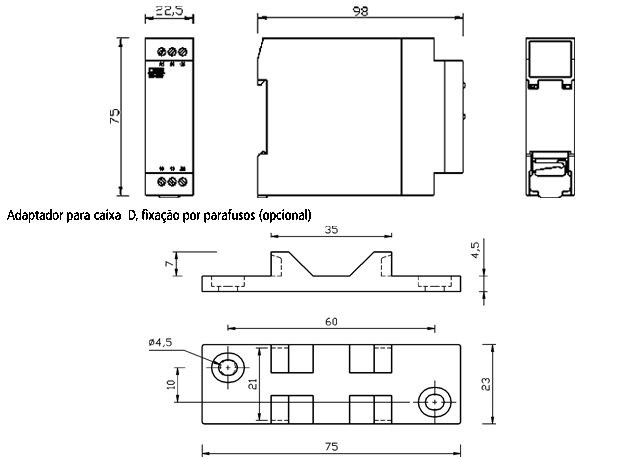

Dimensões (mm)
