Supervisor de frequência de rede

Tipo: DPO-1 e DPOD-11

Introdução

Funcionamento

DPO-1
O relé de saída é energizado quando o valor da frequência estiver dentro do campo de medição (led verde indicativo normal aceso). Comuta seu contato para a posição de repouso se ocorrer uma das condições abaixo:

• Se ultrapassar o limite alto, frequência da rede maior que 5% da nominal. (led vermelho indicativo “ALTO” aceso).
• Se ficar abaixo do limite baixo, frequência da rede menor que 5% da nominal. (led amarelo indicativo “BAIXO” aceso). Possui tempo de inibição e retardo no desligamento, ambos ajustáveis.

DPOD-11
O relé de saída é energizado quando o valor da frequência estiver abaixo ou acima do campo de medição. Assim, quando a frequência estiver abaixo da faixa, será acionando saída 1 e o led vermelho indicativo “Falha” piscará lentamente.
Quando o valor da frequência estiver dentro do campo de medição, desenergizará ambas as saídas e o led vermelho indicativo “Falha” ficará aceso.
Quando o valor da frequência estiver acima do campo de medição, acionará saída 2 e o led vermelho indicativo “Falha” piscará rapidamente.
Possui tempo de inibição e retardo no desligamento, ambos ajustáveis.

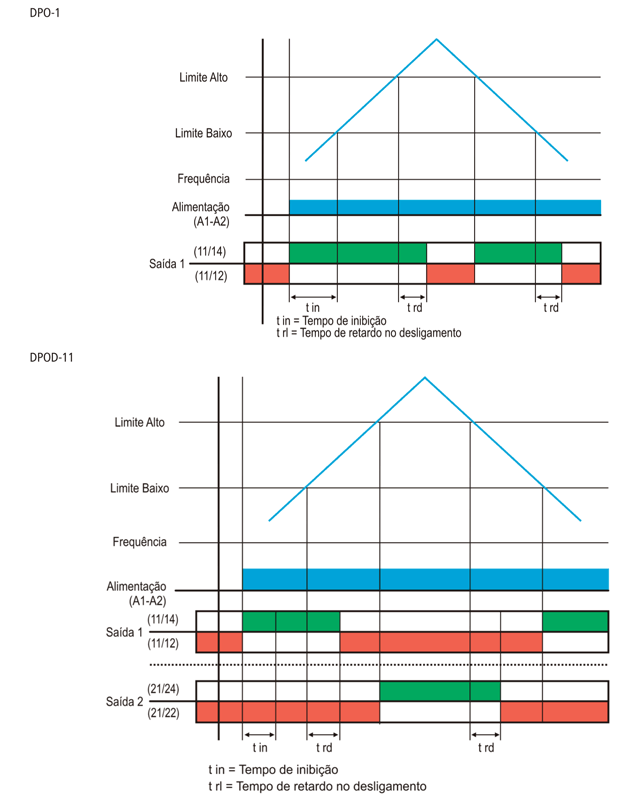

Diagrama(s) de funcionamento

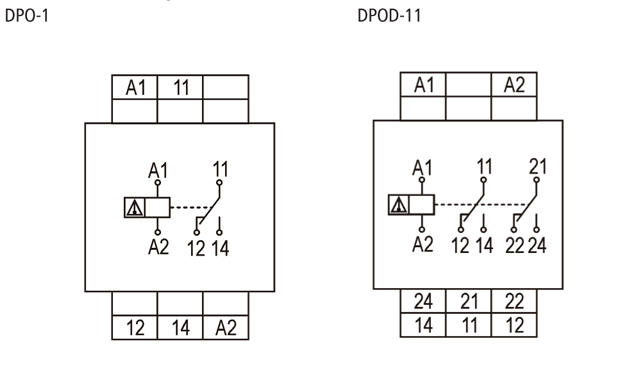

Diagrama(s) de ligação

Dados técnicos

Dimensões (mm)
