Temporizadores
Tipo: DTX-123
Introdução
Os temporizadores eletrônicos “CÍCLICOS” da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Os aparelhos são fixados através de trilho DIN 46277 ou por parafusos.
Funcionamento
A partir de sua energização o temporizador com a função “CÍCLICO” mantém seu contato de saída na posição de repouso até que seja detectado o sinal do sensor optico PNP na entrada (S). Quando o sinal do sensor é detectado, inicia se a contagem do tempo (t2), mantendo seu contato de saída na posição de repouso. Ao término desse tempo comutam seus contatos para a posição de trabalho durante o intervalo de tempo (t1) selecionado na escala do aparelho. Assim permanece ciclando entre T1 e T2, enquanto houver sinal na entrada (S). Quando o sinal é interrompido, o relé comuta seu contato imediatamente para a posição de repouso, e fica aguardando um novo comando para reiniciar o ciclo.

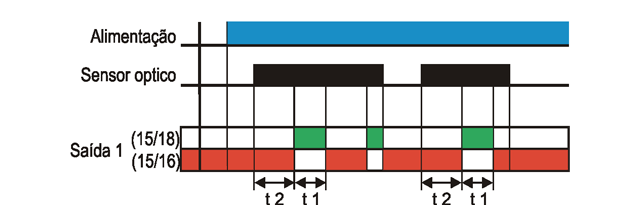

Diagrama(s) de funcionamento

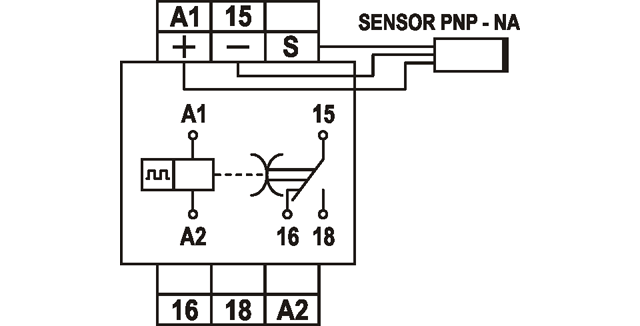

Diagrama(s) de ligação

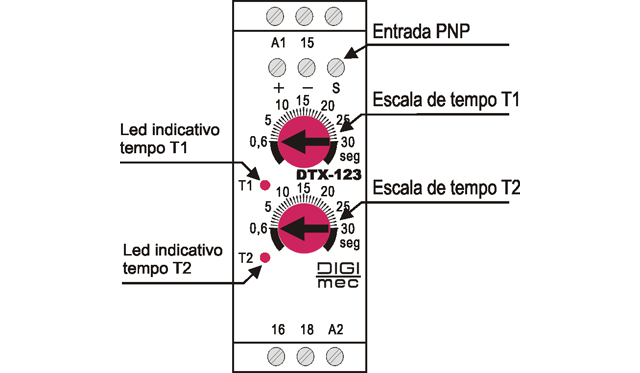

Ajustes frontais
Dados técnicos
|
Alimentação (-15% +10%) |
50 - 60 Hz |
|
Consumo |
3 VA (aproximadamente) |
|
Fonte (Sensor) |
Tensão: 24 Vcc |
|
Temporização |
Ajustável até 30 segundos |
|
Precisão de escala |
6% fim de escala (a 25ºC) |
|
Histerese |
<2% fim de escala (a 25ºC) |
|
Tempo mínimo de reinicialização |
100 ms |
|
Relé de saída |
5 A 250Vca máx. carga resistiva - reversível |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações |
|
Temperatura ambiente |
De trabalho: 0 a 50°C |
|
Umidade relativa de trabalho |
20 a 90% sem condensação |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Material da caixa |
Termoplástico |
|
Capacidade dos terminais |
Fio: 2,5 mm² |
|
Fixação |
Trilho DIN 35 mm ou parafuso (com uso de acessório para caixa J e D) |

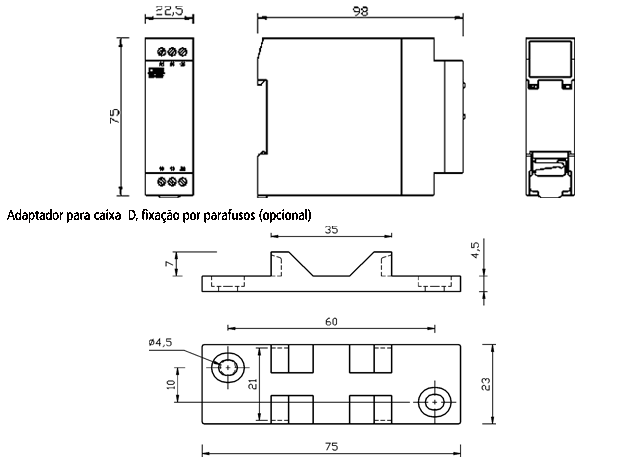

Dimensões (mm)
