Temporizadores com retardo na energização multiescala

Tipo: JTE-1/10, JTER-1/10, DTE-1/10, DTER-1/10, DTE-11/10


Introdução

Os temporizadores eletrônicos da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Montados em caixas plásticas de forma compacta para permitir uma aplicação segura em equipamentos diversos e montagem interna em paineis. Fixados em trilhos DIN ou por parafusos mediante adaptador opcional.

Funcionamento

Os temporizadores comutam seus contatos de saída para a posição de trabalho após o intervalo de tempo (T) selecionado na escala do aparelho e contado a partir do instante de sua energização.
Sempre que haja necessidade de modificar a escala de tempo, obrigatoriamente deve-se desenergizar o equipamento, selecionar a escala desejada via cursor frontal e retornar a alimentação.

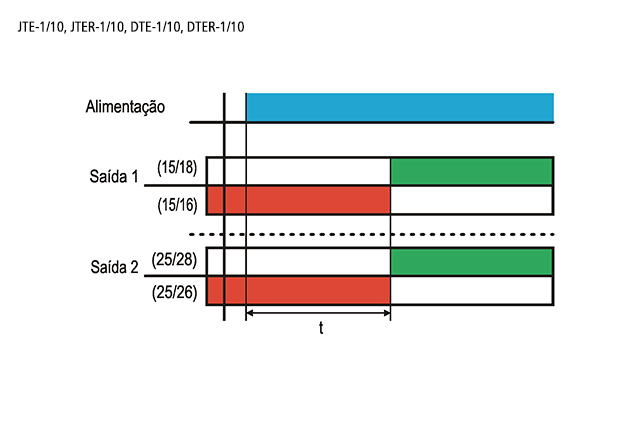

Diagrama(s) de funcionamento

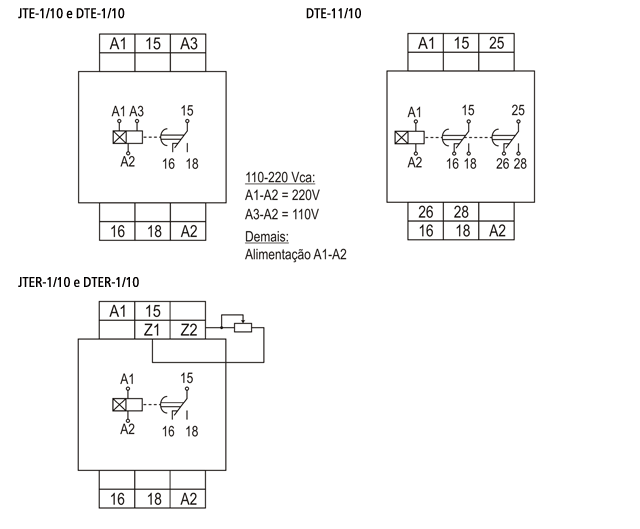

Diagrama(s) de ligação

Ajustes frontais

Dados técnicos

Alimentação (-15% +10%)

JTE-1/10 e DTE-1/10: 12 Vcc, 110 Vca, 24 Vca/Vcc-200 Vca (especificar)

JTER-1/10, DTER-1/10 e DTE-11/10: 24 Vca/Vcc, 110 ou 220 Vca (especificar)

Frequência da rede

50 - 60 Hz

Consumo

3 VA (aproximadamente)

Escalas (selecionáveis por trimpot)

JTE-1/10, DTE-1/10 e DTE-11/10: 1,5 - 6 - 15 - 30 - 60 - 180 - 300 seg /15 - 30 - 60 min.

JTER-1/10 e DTER-1/10: 0,5 - 1,5 - 3 - 6 - 10 - 15 - 30 - 60 - 180 - 300 seg

Precisão de escala

6% fim de escala

Repetibilidade

2% fim de escala

Histerese

<2% fim de escala

Tempo mínimo de reinicialização

100 ms

Relé de saída

JTE-1/10, JTER-1/10, DTE-1/10, DTER-1/10 - 1 saída: 1 x 5 A, 250 Vca máx. carga resistiva- reversível

DTE-11/10 - 2 saídas: 2 x 5 A, 250 Vca máx. carga resistiva -reversível

Material dos contatos

AgCdO

Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambiente

De trabalho: 0 a 50°C

De armazenamento: -10 a +60°C

Umidade relativa de trabalho

20 a 90% sem condensação

Grau de proteção da caixa

IP 51

Grau de proteção nos terminais

IP 20

Material da caixa

Termoplástico

Capacidade dos terminais

Fio: 2,5 mm²

Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm²

Torque de aperto: 0,5 a 0,6 Nm

Fixação

Trilho DIN 35 mm ou parafuso (com adaptador para caixas D e J)

Dimensões (mm)
