Temporizadores

Temporizadores com partida estrela triângulo multiescala

Tipo: DTY/4 e DTYA/4


Introdução

Os temporizadores eletrônicos da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Montados em caixas plásticas de forma compacta para permitir uma aplicação segura em equipamentos diversos e montagem interna em painéis. Fixados em trilhos DIN ou por parafusos mediante adaptador opcional.

Funcionamento

Os temporizadores comutam seus contatos para a posição de trabalho a partir de sua energização e retornam a posição de repouso após o intervalo de tempo ajustado em sua escala (T1). O modelo DTY/4 possui intervalo fixo de 50ms (ti), enquanto o modelo DTYA/4 possui intervalo ajustável de 5 a 300ms (t2), um segundo relé de saída comuta seus contatos para a posição de trabalho, e assim fica até que o aparelho seja desenergizado.
Sempre que haja necessidade de modificar a escala de tempo, obrigatoriamente deve-se desenergizar o equipamento, selecionar a escala desejada via cursor frontal e retornar a alimentação.

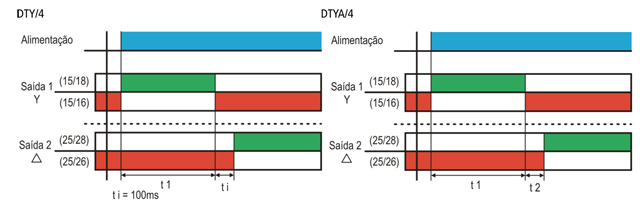

Diagrama(s) de funcionamento

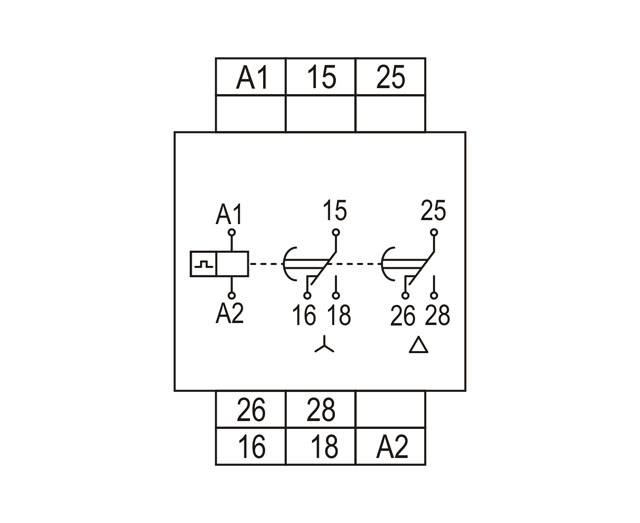

Diagrama(s) de ligação

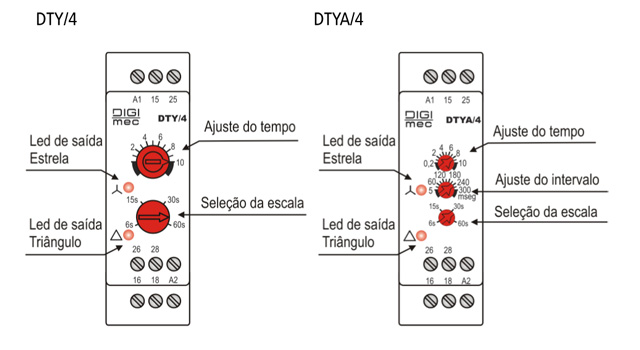

Ajustes frontais

Dados técnicos

Alimentação (-15% +10%)

24 Vca/Vcc, 110 ou 220 Vca (especificar)

Frequência da rede

50 - 60 Hz

Consumo

3 VA (aproximadamente)

Escalas

6 - 15 - 30 - 60 seg. (selecionável por trimpot)

Precisão de escala

6% fim de escala

Repetibilidade

2% fim de escala

Histerese

<2% fim de escala

Tempo mínimo de reinicialização

100 ms

Relé de saída

2 x 5 A, 250 Vca máx. carga resistiva - reversível

Material dos contatos

AgCdO

Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambiente

De trabalho: 0 a 50°C

De armazenamento: -10 a +60°C

Umidade relativa de trabalho

20 a 90% sem condensação

Grau de proteção da caixa

IP 51

Grau de proteção nos terminais

IP 20

Material da caixa

Termoplástico

Capacidade dos terminais

Fio: 2,5 mm²

Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm²

Torque de aperto: 0,4 Nm

Fixação

Trilho DIN 35 mm ou parafuso (com adaptador para caixa D e J)

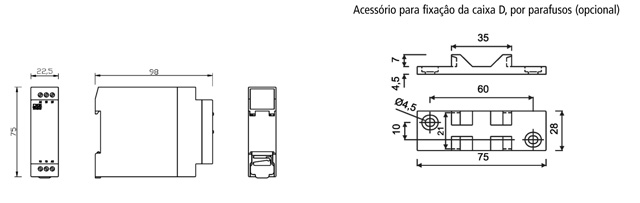

Dimensões (mm)
